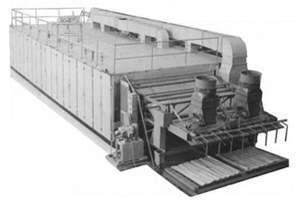

Сушилка роликовая СРГ-25М с обогревом топочными газами для сушки шпона

Технические характеристики сушилки СРГ-25М

Наименование параметров	Данные
Тип сушилки	газовая
Размеры листов сырого шпона, мм:     • длина     • ширина     • толщина	до 1600 до 1800 1…4
Начальная влажность шпона, %	80…100
Конечная влажность шпона, %	8
Рабочая ширина сушилки, мм	3900
Число этажей, шт.	8
Высота рабочей части этажа, мм	300
Диаметр роликов, мм	102
Горизонтальное расстояние между осями роликов (шаг), мм	180
Количество горячих секций сушилки, шт.	13
Количество секций охлаждения, шт.	2
Длина одной секции, м	1,08
Длина зоны сушки, м	14,04
Длина зоны охлаждения, м	2,16
Скорость движения шпона в камере, м/мин	1,7-3,7
Тип привода	Бесступенчатый, с частотным преобразователем скорости
Количество сушильного агента, подводимого к сушилке тыс. м³/ч	70-90
Температура сушильного агента на входе в сушилку, °С	230-280
Механизм загрузки	ПСРГ-10*
Механизм выгрузки	ПрСРГ-10*
Количество обслуживающего персонала, чел.	5
Ток питающей сети, кВт частота тока, Гц напряжение, В	переменный, трёхфазный 50 380
Установленная мощность электродвигателей:     • привод вентилятора охлаждения     • приводы сушилки, загрузки и разгрузки     • гидростанция (2 шт.)     • транспортёр цепной (2 шт.)     • суммарно:	15 12,85 4+4 4+3 42,85
Средняя производительность сушилки по шпону из березы толщиной 1,5 мм при начальной влажности 90%, конечной влажности 8%, коэф. использования рабоч. времени равном 1 и скорости движения шпона V=2,1 м/мин, м³/ч	4,36
Габаритные размеры, м:     • длина корпуса     • длина корпуса с приводом     • длина корпуса с приводом, загрузкой и выгрузкой (включая столы сырого и сухого шпона и цепные транспортеры)     • ширина корпуса без карманов     • ширина корпуса с карманами     • высота вместе с газоходами	16,36 19,69 26,6 4,36 6,1 4,48
Масса сушилки с газоходами и вентиляторами, т	70

* Механизм загрузочный вакуумный ПСРГ-10 и механизм разгрузки ПрСРГ-10 входят в комплект сушилки, но поставляются за отдельную плату.

Каталог запчастей для роликовой сушилки СРГ-25.

Сушилки роликовые с обогревом топочными газами СРГ-25М-13С, СРГ-25М-12С, СРГ-25М-11С

Наименование параметров	СРГ-25М-13С	СРГ-25М-12С	СРГ-25М-11С
Тип сушилки	газовая секционная
Рабочая ширина сушилки, мм	3900
Число этажей, шт.	8
Высота рабочей части этажа, мм	300
Количество горячих секций сушилки, шт.	13	12	11
Длина зоны сушки, м	23,4	21,6	19,8
Длина секции сушки, м	1,8
Количество секций охлаждения, шт.	1
Длина зоны охлаждения, м	1,8
Общая рабочая длина сушилки, м	25,2	23,4	21,6
Габаритная длина сушилки с механизмами загрузки и выгрузки шпона, включая столы сырого и сухого шпона, м	37,6	35,8	34,0
Габаритная ширина, м:     • по каркасу     • по карманам	4,36 6,40
Размеры листов сырого шпона, мм:     • длина     • ширина     • толщина	до 1600 до 1800 от 1 до 4
Диаметр роликов, мм	102
Расстояние между осями роликов (шаг), мм	180
Длина ролика, мм	3900
Количество сушильного агента, подводимого к сушилке, тыс. м³/ч	110-120
Количество газов, выбрасываемых в атмосферу, не более, тыс. м³/ч	60
Температура сушильного агента на входе в сушилку, °С	240-280
Температура отходящих из сушилки газов, не более, °С	120
Ток питающей сети частота тока, Гц напряжение, В	переменный, трёхфазный 50 380
Установленная мощность электродвигателей, (совместно с теплогенератором), кВт, в том числе:     • приводы дымососов     • привод вентилятора охлаждения     • приводы сушилки, загрузки и разгрузки     • привод теплогенератора и системы теплоснабжения сушилки	327,4 90х3 18,5 12+14,8+6,7 5,41
Тип привода сушилки	Бесступенчатый, с частотным регулированием скорости и производительности
Производительность сушилки по шпону из березы толщиной 1.5 мм, не менее**, м³/ч	6,5	6,0	5,7
Механизм загрузочный вакуумный*	ПСРГ-10МВ
Механизм разгрузки*	ПрСРГ-10М
Количество обслуживающего персонала, включая ПСРГ-10МВ и ПрСРГ-10М, чел.	5
Масса сушилки без загрузки, разгрузки, газоходов и тягодутьевых машин, т	115	108	101
Тип теплогенератора, работающего на древесном топливе	ТГСГ-3
Тепловая мощность теплогенератора по дымовым газам, МВт	5,5 – 7,0

* Механизм загрузочный вакуумный ПСРГ-10МВ и механизм разгрузки ПРСРГ-10М входят в комплект сушилки, но поставляются за отдельную плату.
** При сушке шпона размерами 1600х1600х1,5 до влажности 6% (±2%) и при коэффициенте использования рабочего времени k=1.
