  Пролетарская свобода - теплогенераторы для производства тепла из отходов деревообработки



Теплогенераторы твердотопливные стальные водяные (ТГСВ), газовые (ТГСГ) и комплексные (ТГСГ с УТВС-2)


Теплогенератор твердотопливный стальнойЗавод "Пролетарская свобода" производит оборудование для утилизации древесных отходов с возможностью производства тепла.

Теплогенераторы твердотопливные стальные предназначены для производства тепловой энергии из неизмельченных отходов деревообработки и утилизации ее:
  • На нагрев воды (теплогенераторы ТГСВ) с последующим использованием ее на бытовые и технологические нужды;
  • На сушку древесины и шпона дымовыми газами (теплогенераторы ТГСГ);
  • Теплогенераторы комплексного использования тепла как на сушку шпона, древесины, так и на нагрев воды (теплогенераторы ТГСГ с установкой УТВС-2).

Теплогенераторы водяные (ТГСВ):
Представляют собой устройство, состоящее из камеры сгорания 1 с загрузочным окном 2 с крышкой в верхней части, расширительной камеры 7, камеры теплообменника 1 ступени, камеры экономайзера 6, регулируемого вытяжного устройства, состоящего из вытяжной трубы, дымососа 9 с регулируемой производительностью и системы регулируемых шиберов (окон). Камера сгорания и расширительная камера представляют собой коробчатые металлические конструкции пирамидоидальной формы, изнутри облицованные теплоизоляционными материалами.

Теплогенераторы газовые (ТГСГ):
Представляют собой устройство, аналогичное теплогенератору водяному с тем отличием, что вместо камер теплообменника и экономайзера имеется камера смешения горячих дымовых газов с газами рециркуляции или с воздухом, что позволяет получить заданную в определенных пределах температуру газов.

Теплогенератор комплексный:
Представляет собой газовый теплогенератор совместно с дополнительной надстройкой, оснащенной калориферами, трубопроводами, газоходами, смотровыми окнами и шиберами.

В минимальной комплектации теплогенераторы оснащены электронными приборами контроля за процессами горения и температурой теплоносителя, частотным преобразователем для регулирования оборотов дымососа и поддержания необходимого разряжения в камере сгорания теплогенератора. По требованию заказчика возможно оснащение теплогенераторов газоанализатором, автоматикой процессов горения, автоматическим регулированием температуры теплоносителя, механизацией процесса загрузки топлива в теплогенератор, дымовой трубой необходимой высоты.

Теплогенератор ТГСВ и установка УТВС-2 дополнительно оснащаются насосной станцией, в состав которой входят система трубопроводов с запорной арматурой, насосы, теплообменный аппарат (бойлер), устройства подпитки и предохранения от избыточного давления. Установки являются автономными экономайзерами с температурой теплоносителя менее 115°С и не требуют специальных согласований в органах технадзора. Система теплоснабжения может иметь несколько потребителей. На первом контуре допускается ставить потребитель, использующий повышенную температуру теплоносителя (до 115°С), на втором допускается установка любого потребителя, использующего высокую температуру теплоносителя (до 100°С).

Преимущества теплогенераторов

  • Отсутствие необходимости измельчения древесных отходов позволяет исключить затраты на систему приготовления, хранения и транспортировки "дробленки".
  • Cнижение энергозатрат на подготовку сырья.
  • Cнижение удельных затрат на производство и доставку тепловой энергии для последующего использования.
  • Незначительный вынос зольных веществ. Степень очистки дымовых газов - не менее 70%. По пожеланию Заказчика возможно доукомплектование теплогенераторов дополнительной системой золоудаления, обеспечивающей степень очистки газов не менее 85%.
  • Простота в эксплуатации и обслуживании теплогенератора. Чистка от зольных отложений производится 1 раз в 14 - 17 дней и занимает менее 12 часов.
  • Срок службы теплогенератора до первого капитального ремонта - не менее 3,5 лет.
  • Время с момента розжига теплогенератора до начала сушки шпона - не более 1,5 часов.
  • Теплогенератор устанавливается на улице и не требует специального помещения и фундаментов.

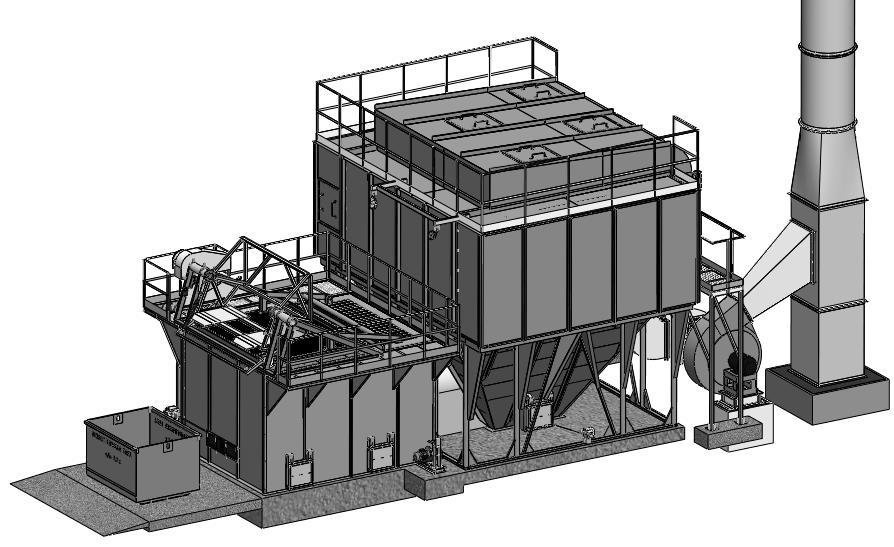

Установка теплогенераторная ТГСВ-5 Установка теплогенераторная ТГСВ-5
Наименование параметров Величина
Теплопроизводительность, Гкал/ч 0,43 – 2,17
Тепловая мощность, МВт 0,5 – 2,5
Производительность по нагретой воде, м³/ч:
    • от 20 до 80°С
    • от 80 до 105°С

7 – 36
17 - 86
Расход топлива на максимальных режимах, м³/ч (в пересчете на твердое топливо) 1,7 – 2,2
Тягодутьевая машина (дымосос) ДН-10
Установленная мощность, кВт, не более 32,45
Габаритные размеры, без дымовой трубы, мм
    • длина
    • ширина
    • высота

9500
6200
5850
Высота дымовой трубы, м 18
Масса, т:
    • без футеровки
    • с футеровкой

23
53


Технические характеристики теплогенераторов твердотопливных стальных газовых ТГСГ
Наименование параметров ТГСГ-1 ТГСГ-2 ТГСГ-3
Теплопроизводительность, Гкал/час 2.0 - 2.6 3.5 - 4.5* 3.9 - 5.2*
Тепловая мощность, Мвт 2.3 - 3.0 4.0 - 5.2* 4.5 - 6.0*
Производительность по нагретой воде, м³/час:
    • от 20° до 80°С
    • от 50° до 75°С

13 - 18*
28 - 42
Производительность по дымовым газам, тыс. м³/час 45 - 55 50 - 68 70 - 100
Расход топлива, м³/час 2.2 - 2.5 2.6 - 2.9 2.8 - 3.5
Мощность электродвигателя дымососа, КВт 45 75 90
Потребляемая мощность на рабочих режимах при регулировании частотным преобразователем, КВт 30 - 46 60 - 78 60 - 92
Габаритные размеры, мм
    • длина
    • ширина (без учета загрузочного устройства)
    • высота (без учета дымовой трубы)

8500
7400
7500 (10000*)
Масса, т 55 (60*)

*При дополнительном оборудовании теплогенератора ТГСГ установкой УТВС-2 по нагреву воды.

Модульно-блочные конструкции теплогенераторов позволяют доставлять их автомобильным или железнодорожным транспортом в любой регион России.
Авторские права на теплогенератор защищены патентом на изобретение N 2189526 от 20.09.2002.

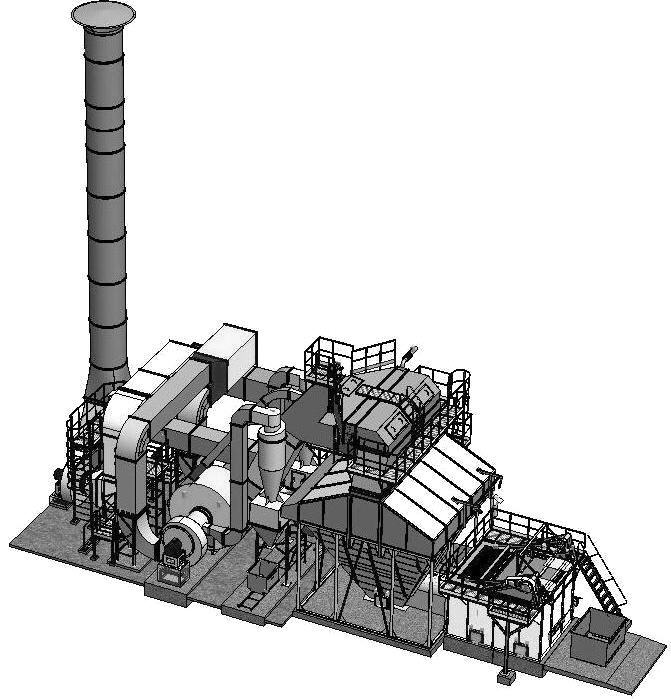

Установка теплогенераторная ТГСГ-3.5
Установка теплогенераторная ТГСГ-3.5
Наименование параметров Данные
Теплопроизводительность, min-max, Гкал/ч 4,7-6,0
Тепловая мощность, min-max, МВт* 5,5-7,0
Производительность по дымовым газам с температурой 260-280°С, тыс. м³/ч 100-110
Степень очистки дымовых газов, %, не менее 80
Расход топлива (в пересчёте на твердое топливо), м³/ч 3,0-3,9
Топливо Отходы фанерного производства
Температура подаваемых на сушку газов, не более, °С 290
Характер эксплуатации Непрерывный, с регламентными
перерывами (остановками) на чистку
Норма обслуживания (в смену), оператор 1
Род тока питающей сети
частота, Гц
напряжение, В
переменный, трёхфазный
50
380
Установленная мощность электродвигателей, кВт/ч 276 (231**)
Тягодутьевые машины
Дымососы, кВт
ДН-12,5 (3 шт.) 3x90 кВт
3х75**
Габаритные размеры, мм:
    • Ширина (без системы искрозолоудаления)
    • Ширина (с системой искрозолоудаления)
    • Длина
    • Высота (без дымовой трубы)

5500
7000
9500
5900
Высота дымовой трубы, м 20
Масса, т
в том числе: огнеупорная кладка, т
50,0
40,0
Масса ИЗУ-12,5 (Система искрозолоулавливания), т 7,5
Масса дымовой трубы, т 3,5
* Номинальная тепловая мощность – 6 МВт при загрузке 3,5 м³/ч топлива (шпон-рванина) с влажностью 70%.
**При работе теплогенератора с сушилкой СРГ-25М.

Система тепло-водяного снабжения УТВС-2
Наименование параметров Данные
Теплопроизводительность*, min-max, Гкал/ч 0,15-0,86
Тепловая мощность*, min-max, МВт 0,17-1,0
Производительность по нагретой воде, м³/ч
    • от 20 до 80°С
    • от 100 до 115°С

2,5-14,3
10-55
Характер эксплуатации Непрерывный, с регламентными
перерывами (остановками) на чистку
Род тока питающей сети
частота, Гц
напряжение, В
переменный, трёхфазный
50
380
Установленная мощность электродвигателей, кВт/ч 11,8
Давление воды в тепловом контуре, МПа 0,4-0,65
Температура в тепловом контуре, °С, не более 115
Производительность циркуляционного насоса, м³/ч 55
Габаритные размеры, мм, ДхШхВ 5110х5850х3850
Масса (без учета трубопроводов), не более, кг 3700
* Теплопроизводительность УТВС-2 в составе общей производительности установки теплогенераторной.

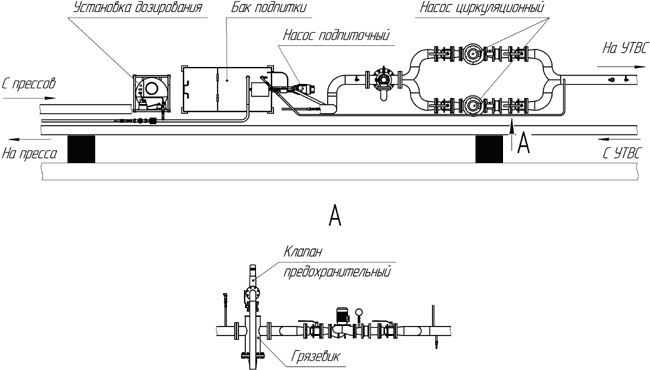

Система тепло-водяного снабжения УТВС-2 - схема
