  Пролетарская свобода - оборудование для производства лущеного шпона и фанеры



Линия лущения, рубки и укладки шпона ЛУР 14-17


Завод "Пролетарская свобода" производит оборудование для лущения шпона.

Линия лущения, рубки и укладки шпона ЛУР 14-17 предназначена для изготовления лущеного шпона длиной 1300, 1600 мм и толщиной:
  • от 0,3 до 4,0 мм из чураков лиственных пород древесины по ГОСТ 9462-71
  • от 1,15 до 4,0 мм из чураков хвойных пород древесины по ГОСТ 9463-72.

Cостав линии лущения, рубки и укладки шпона ЛУР 14-17

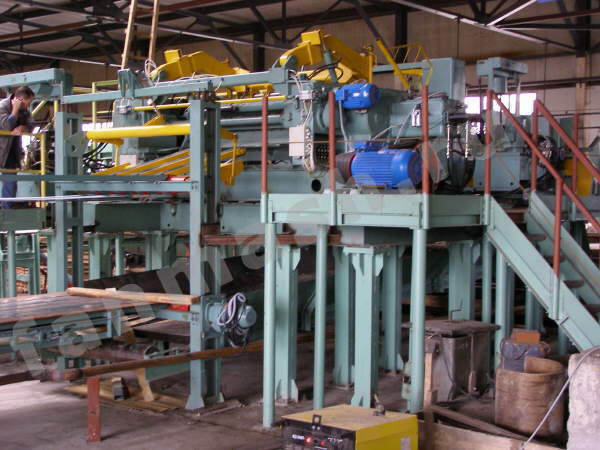

    Линия лущения, рубки и укладки шпона ЛУР 14-17

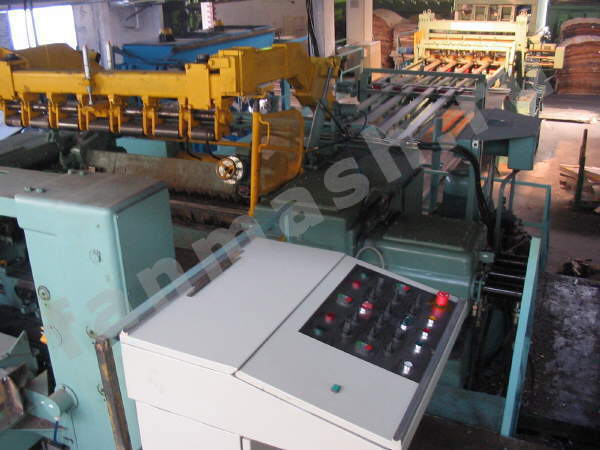

  1. Установка центровочно-загрузочная ЦЗУ 14-17 предназначена для центрирования чураков и подачи их на лущильный станок.
  2. Станок лущильный ЛУ 14-17.
  3. Конвейер №1 ЛУР 14-17 предназначен для приема ленты шпона с лущильного станка и транспортировки ее к столу подающему. По согласованию с заказчиком возможно оборудование конвейера №1 транспортером удаления отходов, расположенным под основным конвейером.
  4. Стол подающий СП 00.000-08 служит для приема ленты шпона с конвейера №1 и подачи ее под прижимным устройством в роторные ножницы НР 18-3. Дополнительно стол оборудуется датчиками для определения дефектных мест ленты шпона.

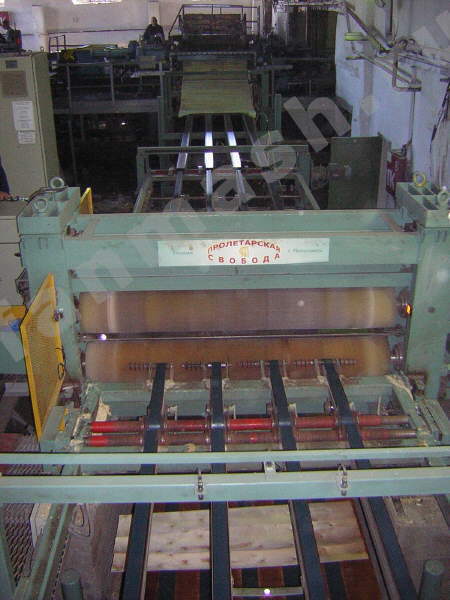

  5. Роторные ножницы НР 18-3 осуществляют рубку ленты шпона на форматные листы и отходы. Рубка шпона производится ножом, совершающим полуобороты между двумя валами с полиуретановым покрытием.
  6. За ножницами установлен конвейер N3 ЛУР 14-17, предназначенный для перемещения разрезанных листов шпона на укладчик или на конвейер отходов.. На конвейере за счет разницы скоростей обеспечивается зазор между листами, необходимый для укладки листов шпона в стопу.

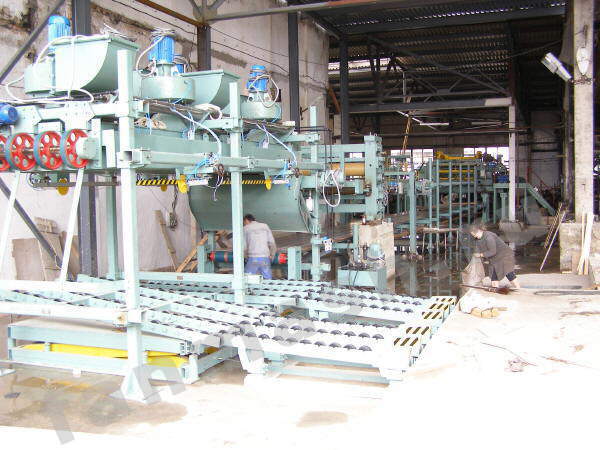

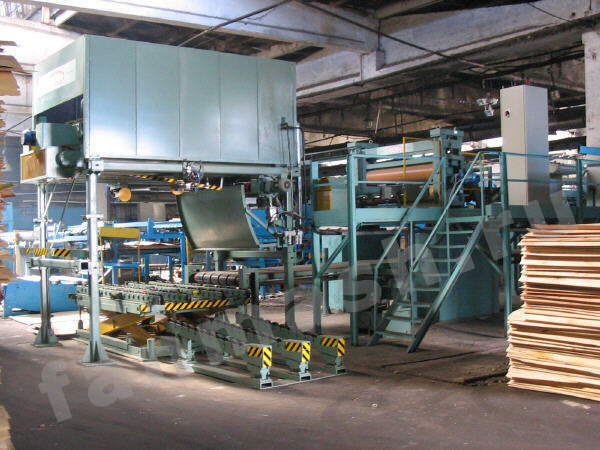

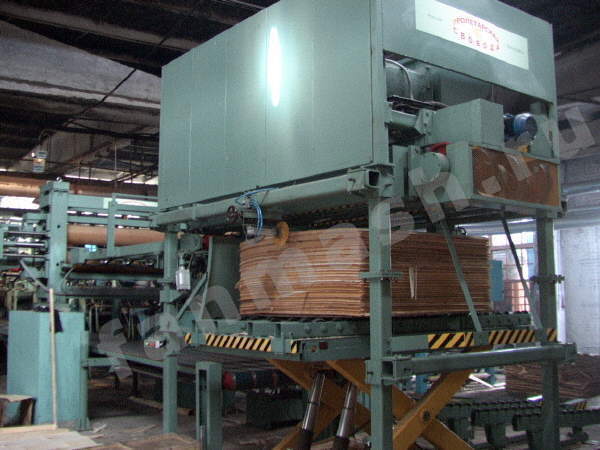

  7. Вакуумный укладчик шпона ЛУР 14-17 служит для укладки форматных листов шпона в стопы. Листы шпона при поступлении на укладчик присасываются к подающим ремням и укладываются на подъемный стол.

Варианты размещения линии ЛУР 14-17.

Все оборудование линии лущения компьютеризировано и работает в полуавтоматическом режиме. На линии установлены контроллеры SIEMENS и частотные преобразователи KEB, а также пневмооборудование фирм FESTO и CAMOZZI.
По согласованию с заказчиком возможна комплектация ЦЗУ 14-17 пневматикой фирмы SMC.
Сборка ответственных узлов выполнена с применением клея марок LOCTITE и TEROSON.
Станки ЦЗУ 14-17 и ЛУ 14-17 комплектуются принципиально новыми гидростанциями, обеспечивающими простую удобную настройку и надежную работу оборудования.
На станке ЛУ 14-17 применена модернизированная централизованная система смазки.
Норма обслуживания линии: два оператора в смену.
По согласованию с заказчиком возможно изготовление оборудования для рубки и укладки шпона длиной 2500 мм.

Линия лущения, рубки и укладки листов шпона ЛУР 17-10

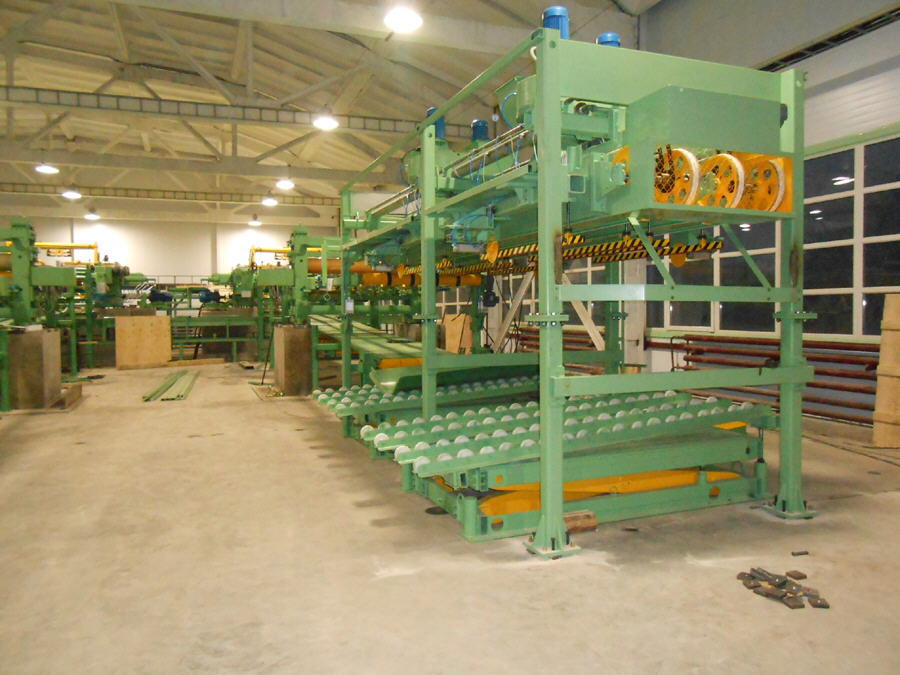

Линия лущения, рубки и укладки листов шпона ЛУР 17-10
Наименование параметров Данные
Длина ножа лущильного станка, мм 1700+60
Длина подаваемого на линию чурака, мм
    • наибольшая
    • наименьшая

1650
1550
Диаметр подаваемого на линию чурака, мм
    • наибольший
    • наименьший

700
160
Наименьший диаметр обработанного чурака (карандаша), мм 70
Скорость лущения, м/с до 2,2
Размеры получаемого шпона, мм
    • длина
    • ширина
    • толщина снимаемого шпона

1600
до 1750
1,0-3,0
Максимальная скорость подачи ленты шпона, м/мин 240
Производительность линии, м³/ч,
(при лущении чураков средним диаметром 230 мм, длиной 1600 мм при толщине шпона 1,5 мм)
6*
Количество подстопных мест, шт. 2
Высота набираемой пачки шпона до, мм 1000
Расход сжатого воздуха (по свободному воздуху), м³/мин 3,2
Общая установленная мощность, кВт 142,42
Норма обслуживания, чел. 2
Габаритные размеры, мм **
    • длина
    • ширина
    • высота

38700
7250
4000
Масса, не более, кг 30250
* В зависимости от сортности сырья, поступающего на лущение.
** Габаритные размеры указаны без электрошкафов и гидростанций.

Линия лущения и рубки шпона ЛУР 14-17
Наименование параметров Данные
Длина ножа лущильного станка, мм 1700+60
Длина подаваемого на линию чурака, мм
    • наибольшая
    • наименьшая

1650
1250
Диаметр подаваемого на линию чурака, мм
    • наибольший
    • наименьший

700
160
Наименьший диаметр карандаша, мм 70
Скорость лущения, м/с до 2,2
Размеры получаемого шпона, мм
    • длина
    • ширина
    • толщина снимаемого шпона

1600
до 1750
1,0…3,0
Максимальная скорость подачи ленты шпона, м/мин 240
Производительность линии, м³/ч,
(при лущении чураков средним диаметром 230 мм, длиной 1600 мм при толщине шпона 1,5 мм)
6 *
Количество подстопных мест, шт. 2
Высота набираемой пачки шпона до, мм 1000
Расход сжатого воздуха (по свободному воздуху) м³/мин 3,2
Общая установленная мощность, кВт 145,42
Норма обслуживания, чел. 2
Габаритные размеры, мм**
    • длина
    • ширина
    • высота

30500
7250
4000
Масса, не более, кг 36500
* В зависимости от сортности сырья, поступающего на лущение.
** Габаритные размеры указаны без электрошкафов и гидростанций.

С целью совершенствования выпускаемого оборудования ОАО заводом «Пролетарская свобода» проведена модернизация линии лущения, рубки и укладки шпона ЛУР 14-17, включающая в себя следующие изменения:

  • На смену конвейеру ленты шпона ЛУР 14-17 02.00.000 разработан ряд новых конвейеров с разной этажностью и длиной.
  • Разработана новая конструкция стола для подачи ленты шпона в роторные ножницы. Отличительной особенностью новой конструкции является гарантированный зажим ленты шпона сверху и снизу, что исключает её смещение в процессе подачи в роторные ножницы и в конечном итоге повышает точность рубки на форматные листы.
  • На роторных ножницах НР18-3:
    • введен новый компактный и более надежный привод, который управляет вращением ножа по заданной программе.
    • введена новая пневматическая система для натяжки ножа, что позволяет обеспечивать и поддерживать необходимое усилие на ноже.
  • Проведена полная модернизация вакуумного укладчика:
    • разработаны новые малошумные и надежные вентиляторы, которые создают высокое разряжение на укладчике.
    • установлен новый привод вентиляторов, который регулирует разрежение в вакуумной камере и может отключать часть вентиляторов на неработающих подстопных местах. Введена пневматическая очистка от мусора лопастей вентилятора.
    • конструкцией камеры обеспечена возможность быстрой замены и установки на укладчик заранее подготовленных склеенных в размер ремней.
    • разработана гамма новых подъемных столов различной грузоподъемности от 1,5 до 5 тонн, в том числе с увеличенным ходом на телескопических гидроцилиндрах и со встроенной в стол гидростанцией.
  • Разработаны конвейеры и перекладчики для подачи пачек шпона от лущильной линии к загрузчику в сушилку.

Фото линии ЛУР 14-17
Линия лущения, рубки и укладки шпона ЛУР 14-17 Линия лущения, рубки и укладки шпона ЛУР 14-17 Линия лущения, рубки и укладки шпона ЛУР 14-17 Линия лущения, рубки и укладки шпона ЛУР 14-17

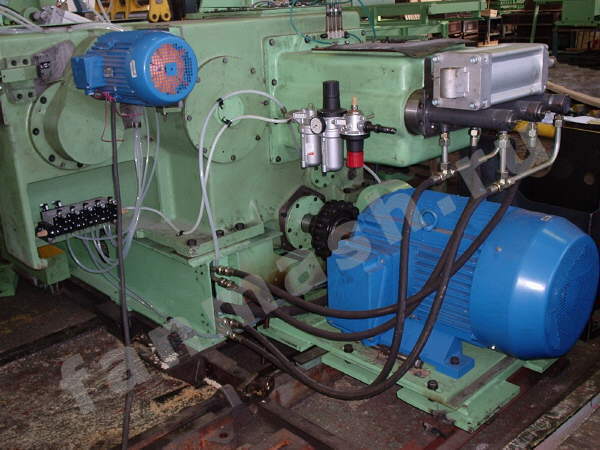

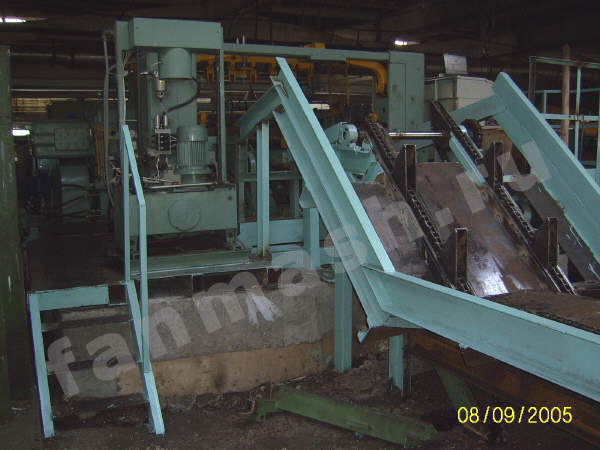

Линия лущения, рубки и укладки шпона ЛУР 14-17 Линия лущения, рубки и укладки шпона ЛУР 14-17 Накопитель чураков прямой привод лущильного станка
