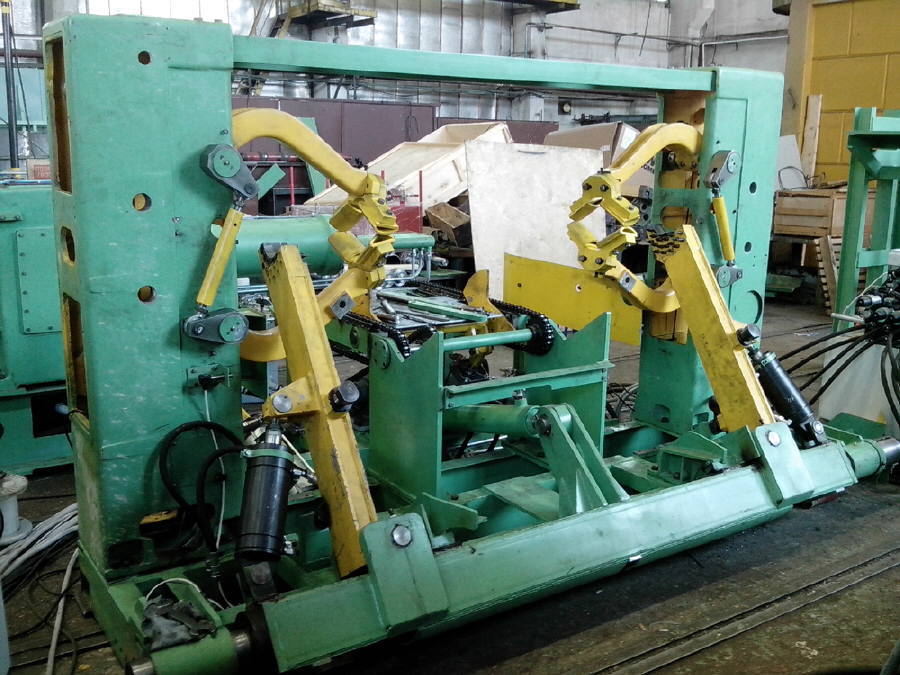

Установки центровочно-загрузочные ЦЗУ 17-10 М и ЦЗУ 14-17 М
Завод "Пролетарская свобода" производит оборудование для лущения шпона.
Центровочно-загрузочная установка входит в состав линии лущения, рубки и укладки шпона и предназначена для центрирования чураков и подачи их на лущильный станок.
Установки центровочно-загрузочные моделей ЦЗУ 17-10 М и ЦЗУ 14-17 М
Наименование параметров
ЦЗУ 17-10 М
ЦЗУ 14-17 М
Длина центрируемого чурака, мм • наибольшая • наименьшая
1650 1550
1650 1250
Диаметр центрируемого чурака, мм • наибольший • наименьший
700 160
Скорость цепей транспортера, м/с
0,2
Цикл работы установки при загрузке первого чурака, не более, с
16
Точность центровки оцилиндрованного чурака, мм
2,5
Род тока питающей сети
Переменный, трехфазный 50 Гц, 380 В
Установленная мощность, кВт
6,8
Давление воздуха в пневмосети, МПа (кгс/см²)
0,4 … 0,6 (4 … 6)
Загрязненность сжатого воздуха, поступающего на установку по ГОСТ 17433, не выше, класс
9
Расход сжатого воздуха, м³/ч
16
Максимальное давление масла в гидросистеме, МПа (кгс/см²)
