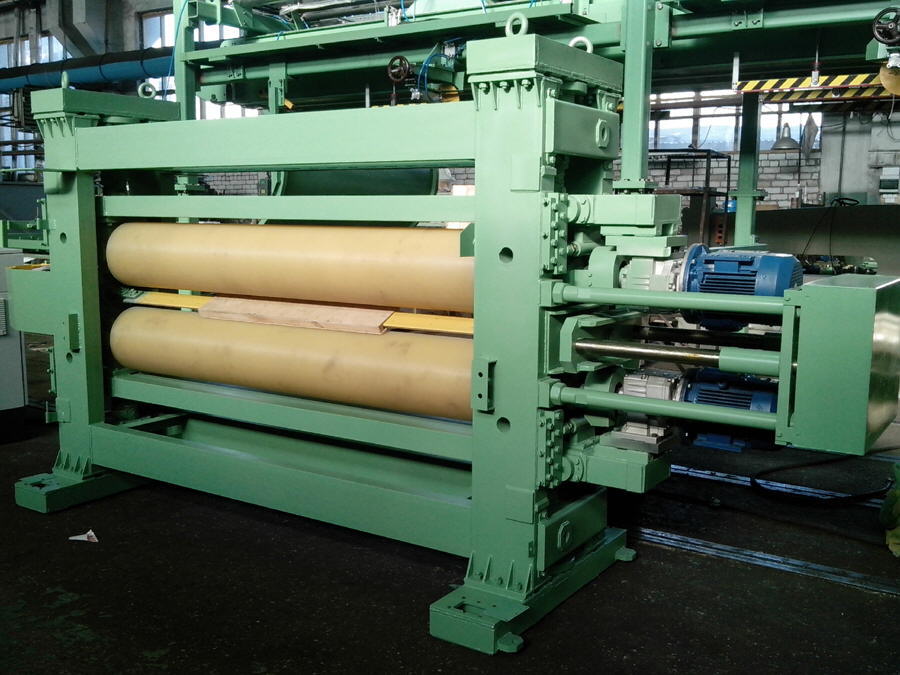

Ножницы роторные НР 18-3 для рубки ленты шпона


Завод "Пролетарская свобода" производит оборудование для лущения шпона.

Ножницы роторные НР 18-3 предназначены для рубки ленты шпона на листы.

Ножницы роторные НР 18-3 отличает простота конструкции, эксплуатации и обслуживания, высокое быстродействие, отсутствие фрикционных тормозов и высокая точность руба.
Производительность ножниц при непрерывной подаче шпона длиной 1600 мм и толщиной 1,5 мм со скоростью 2 м/с - 17 м3/час.
Условия эксплуатации НР соответствуют исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69 – в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях.

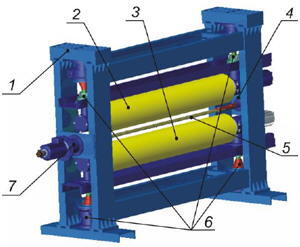

Состав ножниц роторных НР 18-3


Состав роторных ножниц НР 18-3 Роторные ножницы состоят из

  • станины (1),
  • двух платформ прижимных валов, верхнего (2) и нижнего (3),
  • механизмов перемещения (6),
  • установки двигателя (7),
  • опоры ножа (4),
  • плоского двустороннего ножа (5).

Отличительные особенности роторных ножниц НР 18-3:
  • нож не нуждается в периодической заточке режущей кромки, а смена лезвия производится через 1 - 1,5 года или 35000 - 50000 м³ шпона;
  • на ножницах применены серийные асинхронные электродвигатели;
  • возможна работа в автоматическом режиме без участия оператора;
  • скорость ленты шпона в режиме рубки и укладки в диапазоне 0,5-2,3 м/с настраивается с пульта управления оператором линии;
  • возможна установка ножниц в составе любой линии лущения, рубки и укладки шпона.

Технические характеристики роторных ножниц НР 18-3
Ножницы роторные НР 18-3
Наименование параметров Данные
Толщина шпона, мм
    наибольшая
    наименьшая

4
0.5
Длина шпона, (Ширина ленты шпона), max, мм 1700
Длина ножа, мм 2000
Габаритные размеры, мм, ДхШхВ 4100х1020х1900
Точность рубки ленты шпона на листы (от номинала), мм ±10
Материал покрытия валов полиуретан
Установленная мощность электрооборудования, кВт 10,0
Управление асинхронным двигателем векторное
Масса, кг 2600


За последнее время проведена модернизация роторных ножниц НР 18-3:

  • введен новый компактный и более надежный привод, который управляет вращением ножа по заданной программе.
  • введена новая пневматическая система для натяжки ножа, что позволяет обеспечивать и поддерживать необходимое усилие на ноже.
