Теплогенератор ТГСВ-5.1 с водяным теплоносителем


Завод "Пролетарская свобода" производит оборудование для утилизации древесных отходов с возможностью производства тепла.
Разработана новая конструкция теплогенератора ТГСВ-5.1 с водяным теплоносителем.

Технические характеристики теплогенераторной установки ТГСВ-5.1
Наименование параметров Данные
Теплопроизводительность, Гкал/ч 0,43 – 2,17
Тепловая мощность, МВт 0,5 –2,5
Производительность по нагретой воде, м³/ч:
    • от 20 до 80°С
    • от 80 до 105°С

7 – 36
17 – 86
Расход топлива на максимальных режимах (в пересчете на твердое топливо), м3/ч 2,5 – 3,0
Тягодутьевая машина (дымосос) Дн-10
Род тока питающей сети переменный, трёхфазный
50 Гц, 380 В
Установленная мощность электродвигателей, кВт 33
Габаритные размеры, мм (без дровозаборника и дымовой трубы):
    • длина
    • ширина
    • высота

9500
6200
5850
Масса, т (без учёта дымовой трубы и газоходов)
    • без футеровки
    • с футеровкой

23
53
Высота дымовой трубы, м 18
Норма обслуживания (в смену), чел. 2
Вид топлива Сырые не измельчённые отходы
фанерного производства
Характер эксплуатации Непрерывный, с регламентными
перерывами (остановками) на чистку


В конструкцию теплогенератора внесены следующие изменения, новшества и доработки:

  1. Сокращен объем камеры сгорания. Уменьшен подсос воздуха, увеличена надёжность футеровки и конструкции камеры сгорания.
  2. Расширительная камера и камера сгорания не имеют общей стенки, что так же повышает их надёжность.
  3. Жаровой ряд труб изготавливается из стальных труб Ду=150, которые, по сравнению с оребрёнными чугунными трубами, лучше держат термические нагрузки. В то же время суммарная поверхность теплосъёма теплогенератора позволят получать до 4 МВт энергии (по нагретой воде), что достаточно для обогрева не только распарочных ванн, но и административно-бытовых зданий, а также обеспечения предприятия горячей водой.
  4. Новая камера сгорания позволяет плавно регулировать мощность теплогенератора для получения небольшой мощности, что позволяет отключать часть потребителей от системы теплоснабжения, не останавливая теплогенератор.
В данный момент промышленный образец теплогенератора ТГСВ-5.1 работает в ЗАО «Сангира К», также идёт изготовление двух теплогенераторов для ООО «Славмебель».

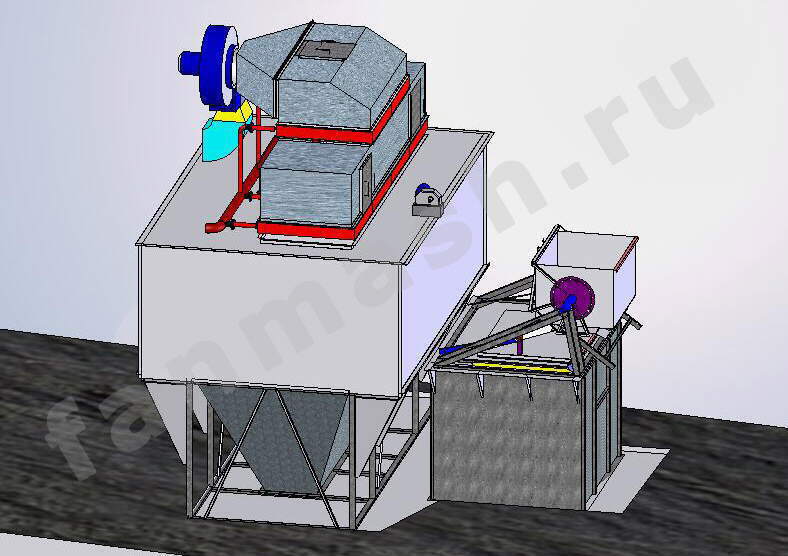

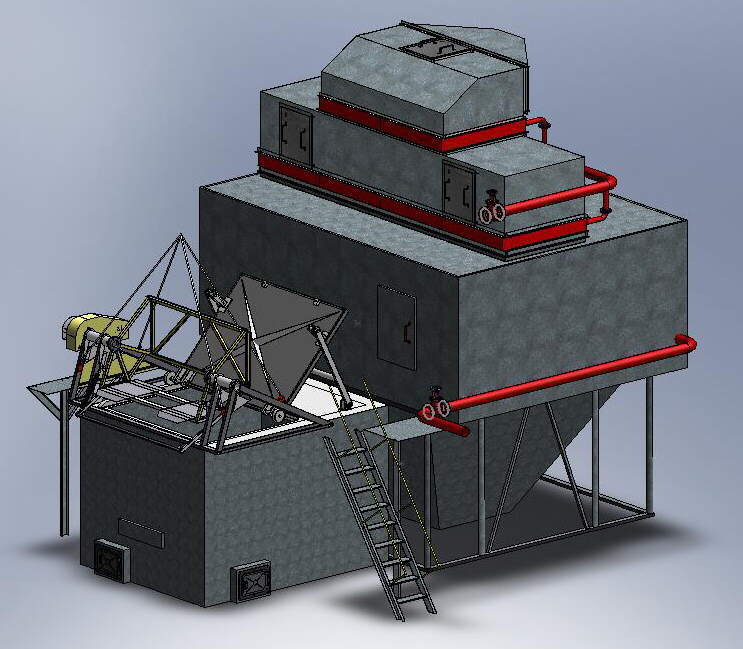

Теплогенератор ТГСВ-5.1 с водяным теплоносителем Теплогенератор ТГСВ-5.1 с водяным теплоносителем

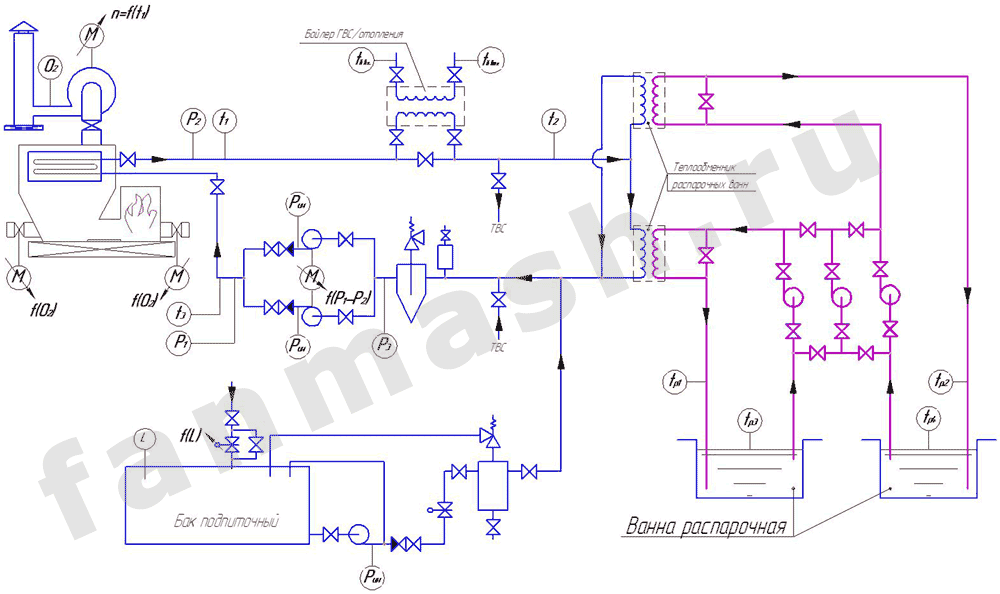

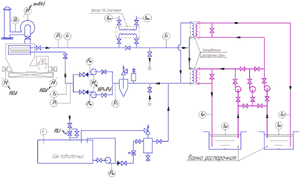

Вариант принципиальной схемы теплоснабжения распарочных ванн с отбором тепла на отопление и горячее водоснабжение:

Вариант принципиальной схемы теплоснабжения распарочных ванн с отбором тепла на отопление и горячее водоснабжение
