Столы подъемные для подъема и опускания пакетов шпона


Стол подъемный НО-1 предназначен для подъема и опускания пакетов шпона Завод "Пролетарская свобода" производит оборудование для лущения и сушки шпона.

Столы подъемные предназначены для подъема и опускания пакетов шпона.

При заказе подъемных столов необходимо указывать грузоподъемность, частоту включений в минуту, необходимость поставки рукавов или труб и расстояние от стола до гидропривода.
Столы комплектуются двумя типами гидроприводов:
  • при частоте более 1 включения в минуту - с постоянно работающим электродвигателем
  • при частоте не более 1 включения в 5 минут электродвигатель привода включается от команды на подъем.

Опускание производится без включения электродвигателя.
Возможна работа 3 столов от 1 гидропривода.

Примечания:

  1. Столы мод. ЛОФ 09.00.000 могут комплектоваться приводными роликами, минимальная высота стола в данном случае 610 мм.
  2. Цилиндр стола ПСУР-10 02.001 заглубляется на 1600 мм, все остальные модели столов не требуют установки в приямок и могут располагаться на любой ровной и твердой поверхности.

Технические характеристики подъемных cтолов

Наименование параметров Модель стола
ЛУР14-17 05.21.000 ПСУР-10 02.001 НО СПМ-1 СП-3 ЛОФ 09.00.000
Прим. 2
СП Г 5-19 СП-4 20 СПГ-5
Количество гидроцилиндров 2 1 2 3 5 2 2 1 2 2 2
Тип гидроцилиндров Телескопич. Плунжерный Д=100 ГЦ04 100х50х400 ГЦ04 100х50х250 ГЦ04 100х50х500 Телескопич. Телескопич. Телескопич. 80х50х500М
Выпуск Опытная партия Серийный Серийный Серийный Серийный Опытная партия Серийный Опытная партия Серийный
Тип стола Напольный Заглубляемый на 1600 мм Напольный Напольный Напольный Напольный Напольный Напольный Напольный
Тип гидростанции Стационарная (отд. стоящая) Встроенная в габариты стола
Длина, мм 2780 1820 2220 1950 1780 2536 2780 1780 1780
Ширина, мм 1614 920 1200 900 875 1690 1620 930 875
Высота в сложенном состоянии, мм 470 330 400 400 320 550 без тр-ра
610 с тр-ром
470+15 max. 375 330
Ход стола, мм 1900 1000 1200 900 1000…1100 335; 600;
850; 1026
1900 1085 1075
Грузоподъ-
емность, кг
5000 при 100 кг/см2 3000 при 40 кг/см2 1200 при 60 кг/см2
2000 при 100 кг/см2
2000 при 60 кг/см2
3300 при 100 кг/см2
3300 при 60 кг/см2
5500 при 100 кг/см2
1500 при 60 кг/см2
2500 при 100 кг/см2
1800 при 70 кг/см2
2600 при 100 кг/см2
При 40 кг/см2:

Высота подъема, ммГ/п, кг
885
1147
1398
1625
4250
3460
2540
1760
При 110 кг/см2:

Высота подъема, ммГ/п, кг
1395
1900
5400
4000

При давлении 130 кг/см2 подъем груза 5400 кг осуществляется на всю высоту
2600 при 160 кг/см2 2600 при 160 кг/см2
Масса, кг 1300 700 - 485 574 1000 1400 340 610

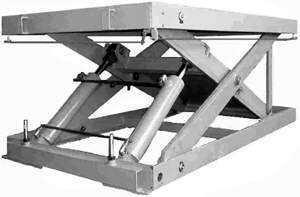

Образцы подъемных cтолов

Образцы подъемных cтолов Образцы подъемных cтолов Образцы подъемных cтолов
