1. Устройство подачи полос шпона УППШ

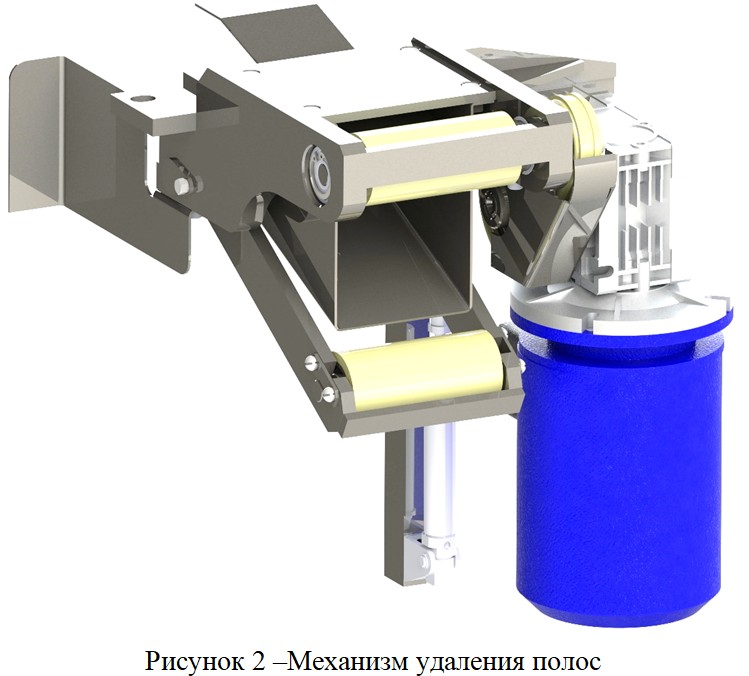

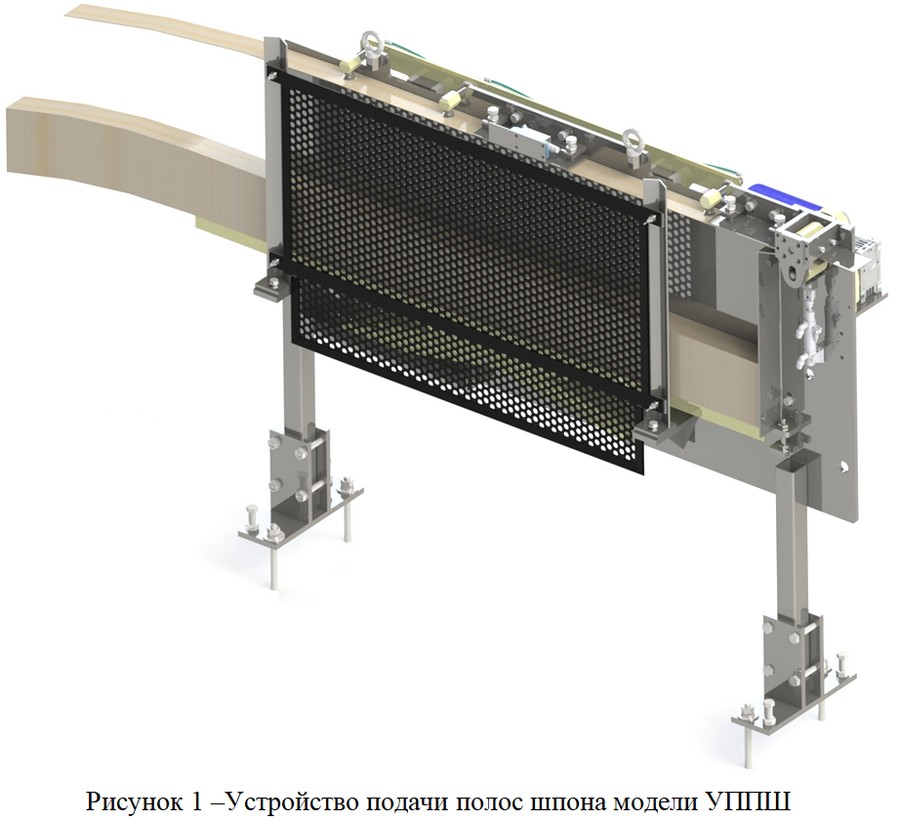

Устройство подачи полос шпона модели УППШ 00.000-04 предназначено для автоматической подачи полос шпона (из которых впоследствии вырубается вставка) в шпонопочиночный станок (моделей ПШ-2АМ или ПШ-2АМЭ) и удаления отработанных полосок. Устройство состоит из устройства подачи полос шпона УППШ 00.000-03, который представлен на рисунке 1 и механизма удаления полос УППШ 02.000-01, устанавливающегося непосредственно на шпонопочиночный станок, и который представлен на рисунке 2.
Работа без данного устройства на шпонопочиночных станках также возможна, но производительность станка ПШ существенно упадет из-за необходимости ручного удаления оператором отработанной полосы и установки новой в кассету станка.
Таблица 1.1 - Технические характеристики устройства подачи полос шпона модели УППШ 00.000-04
Наименование параметров
Данные
Параметры полос шпона, мм
• толщина, мм
• ширина, мм
• длина, мм
• плоскостность «с», (рисунок 2)
0,95…3 40…50 1050…1600 c≤0,6xS*
Максимальная высота стопы, мм**
330
Максимальная масса стопы, кг**
11
Время цикла загрузки 1 полоски, с
5-6
Габаритные размеры основного устройства, мм
• длина
• ширина
• высота с рым-болтами/без рым-болтов
1403 276 956/910
Габаритные размеры механизма удаления, мм
• длина
• ширина
• высота
286 285 366
Масса устройства, кг
92
* где S толщина шпона. **необходимо выполнение обоих требований.
Таблица 1.3 - Технические характеристики пневмооборудования УППШ
Наименование параметров
Данные
Рабочее давление сжатого воздуха, МПа (кгс/см²)
0,5…0,6 (5…6)
Расход сжатого воздуха, м³/ч не более*
2
Загрязненность сжатого воздуха, поступающего на устройство по ГОСТ 17433 не выше класса
