Линия обрезки фанеры по формату ЛОФ 00.00.01

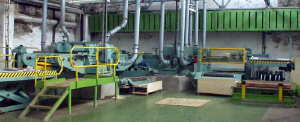

Линия обрезки фанеры ЛОФ Завод "Пролетарская свобода" производит деревообрабатывающее оборудование.

Линия обрезки фанеры предназначена для обрезки фанеры по четырем сторонам.

Технические характеристики линии обрезки фанеры
Наименование параметров Данные
Размеры обрабатываемой фанеры, мм:
    • длина
    • ширина

1600
1600
Размеры обработанной фанеры, мм
    • длина
    • ширина

1525
1525
Толщина обрабатываемой пачки, мм
    • наибольшая
    • наименьшая

40
20
Высота стопы фанеры, мм
    • при загрузке
    • на выгрузке

до 850
до 850
Количество пил, шт.
    • 1-й станок
    • 2-й станок
4
2
2
Марка пил 350х3,2/2,2х30z=108
фирмы «АКЕ»*
Диаметр пил, мм 350
Скорость вращения пил, мин-1 2870
Скорость подачи при бесступенчатом регулировании, м/мин 6…22
Род тока питающей сети
частота, Гц
напряжение, В
переменный, трёхфазный
50
380
Общая установленная мощность электродвигателей, кВт 43,4
Рабочее давление сжатого воздуха, МПа (кгс/см2) 0,4…0,6 (4…6)
Загрязнённость сжатого воздуха, поступающего на станок, по ГОСТ 17433-80 не выше класса 9
Общий расход потребляемого воздуха, м³/ч 1,5
Подъемный стол ЛОФ 09.03.000-06, шт. 2
Высота подъема, мм 1190
Скорость подъема стола, м/с 0,06
Габаритные размеры подъемного стола, мм
    • длина
    • ширина
    • высота

2225
1717
650
Грузоподъемность подъемного стола, кг 1300
Расчетная производительность линии, м³/смена 113
Число рабочих, обслуживающих линию, чел. 2
Габаритные размеры линии, мм
    • длина
    • ширина
    • высота

13850
9940
1550
Масса линии, кг 16100
Примечание:
1. *Допускается изменение производителем поставляемого оборудования, не снижающего заявленных характеристик и не ухудшающих работоспособность.
2. В комплект поставки входят площадки обслуживания линии.


За последнее время проведена модернизация линии обрезки фанеры модели ЛОФ:

  • Вместо нижнего расположения пил в новой конструкции применено верхнее расположение, что упрощает замену пил на переточку. По усмотрению заказчика станок может быть выполнен как с верхним, так и с нижним расположением пил.
  • На всех валах и туерах подшипники скольжения заменены подшипниками качения.
  • Механический перекладчик заменен на гидравлический.
  • Линия оснащена подъемными столами на одном телескопическом гидроцилиндре.
  • Линия по требованию Заказчика может комплектоваться транспортерами любой длины и расположения.
