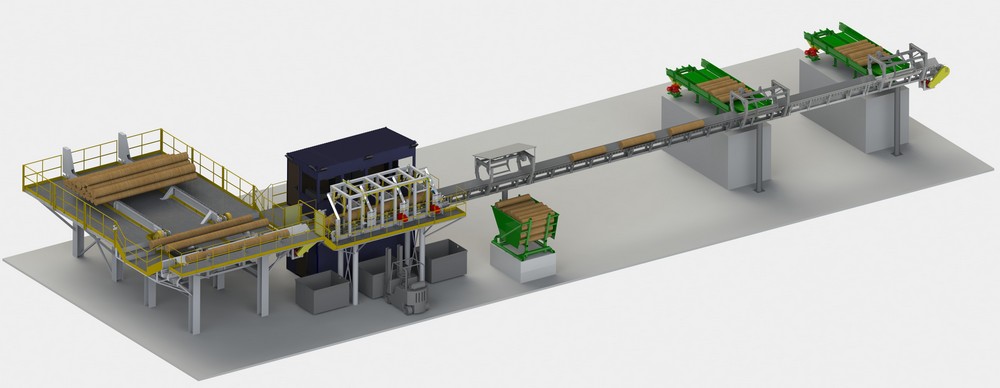

Разобщитель пачек бревен «РПБ-40» был разработан для разделения и поштучной подачи кряжа на последующие технологические операции. Оборудование отличается повышенной надежностью узлов, а также низкими требованиями к его обслуживанию, ввиду технологичности конструкции. Повышенная надежность узлов позволяет достичь и обеспечить высокий эксплуатационный ресурс оборудования в тяжелых условиях работы.

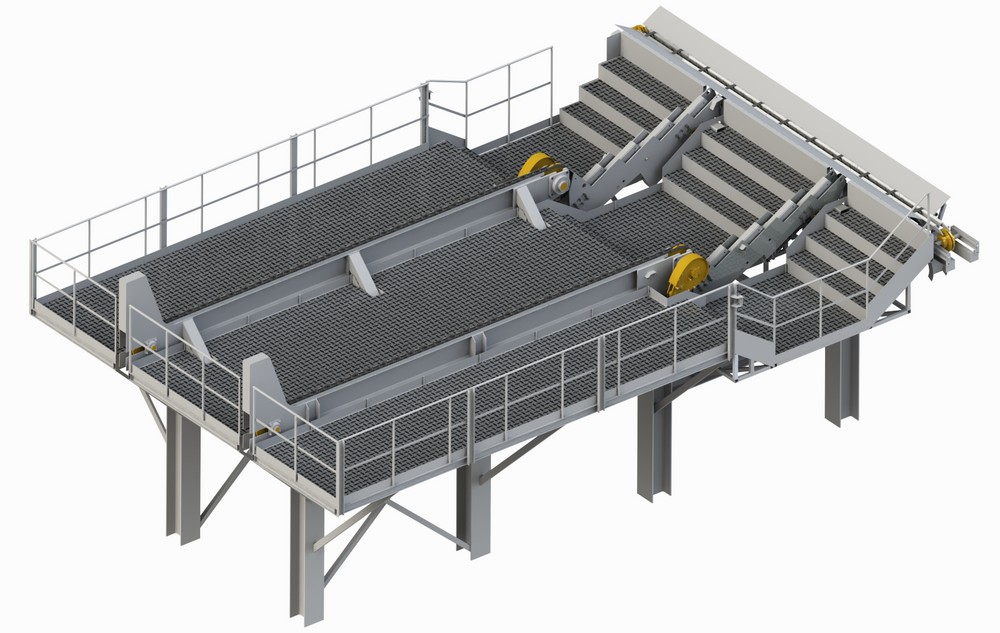

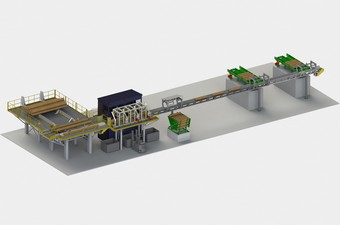

Разобщитель пачек брёвен РПБ-40 состоит из двух основных устройств: подвижного стола и степ-фидеров.

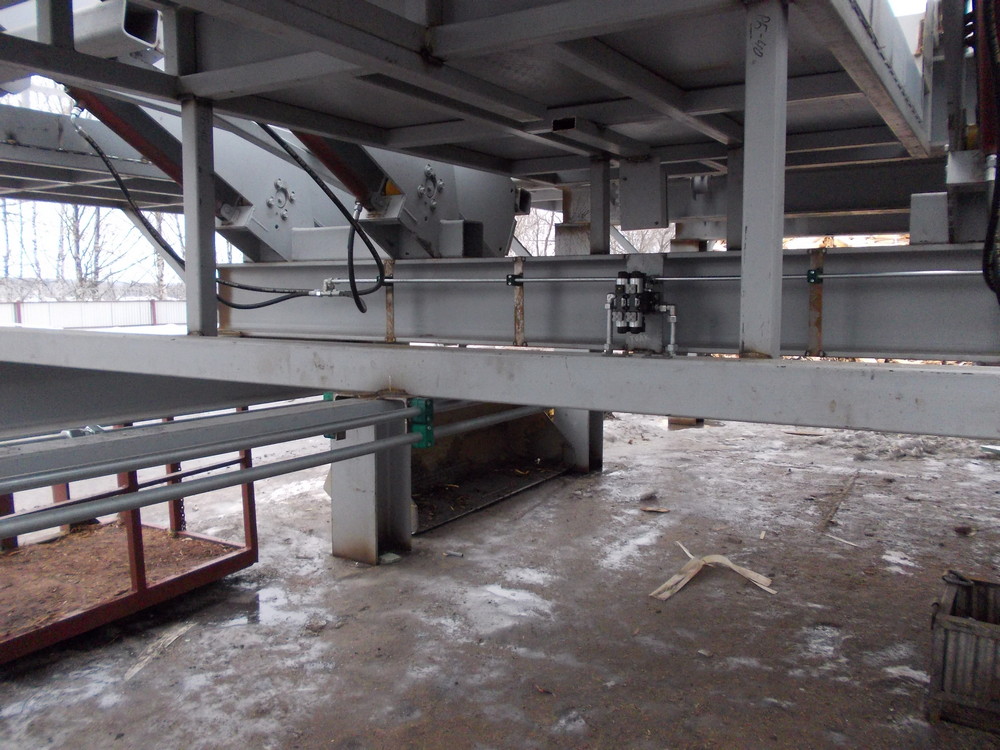

Подвижный стол
Подвижный стол отвечает за перемещение расположенной на нем пачки кряжа к степ-фидерам при помощи тяговых цепей и храповых механизмов.
Подвижный стол состоит из двух транспортёров в сборе с храповыми механизмами, подшипниковыми узлами, туерами и тяговыми пластинчатыми цепями, а также мощных "П"-образных стоек, на которые устанавливаются транспортеры. Наличие независимых храповых механизмов позволяет в автоматическом и ручном режиме выравнивать пачку кряжа перед ее подачей на степ-фидеры.
В основе конструкции транспортера подвижного стола лежит двутавровая балка с дополнительными усилениями, что обеспечивает его повышенную жесткость и прочность. К верхней полке двутавровой балки приварена направляющая из толстой листовой стали, по которой перемещается тяговая цепь. Храповые механизмы имеют прочную и надежную конструкцию, а подшипниковые узлы помимо болтового соединения, дополнительно фиксируются упорами.
Кроме того, вдоль подвижного стола располагаются датчики, которые позволяют отслеживать положение пачки кряжа, для ее дозированной подачи на степ-фидеры и работы в автоматическом режиме.

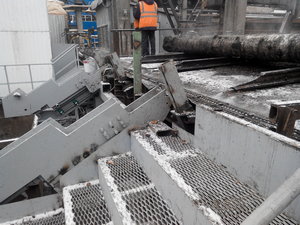

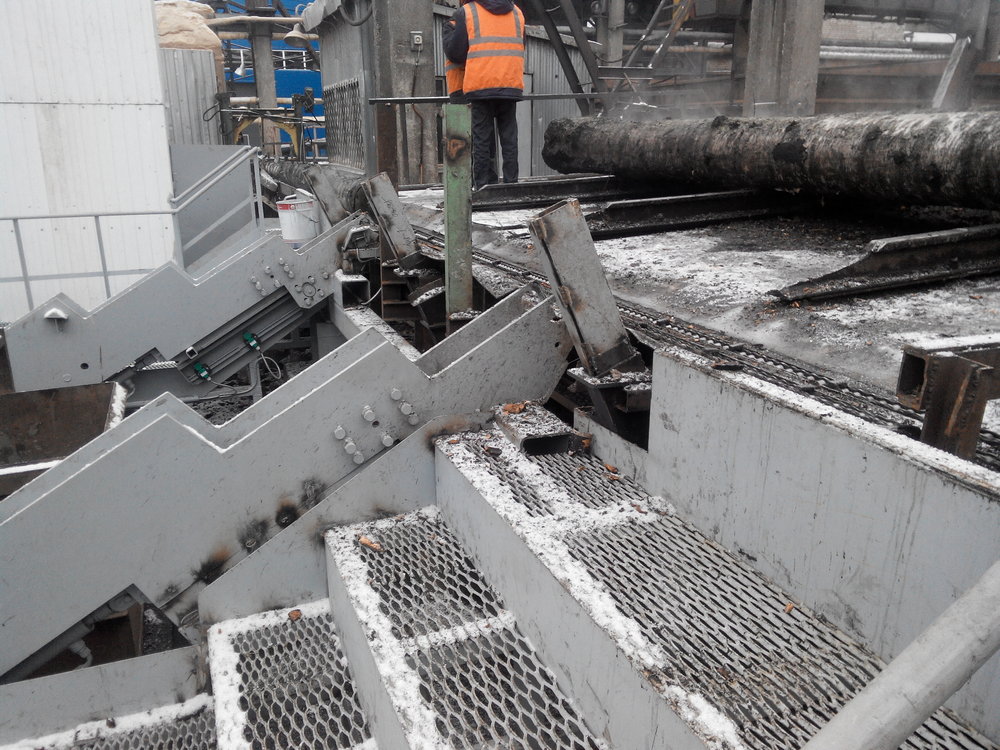

Степ-фидеры
Степ-фидеры отвечают за разделение, перемещение и поштучную подачу кряжа на последующее технологическое оборудование (транспортер-бревнотаску).
Разобщитель пачек бревен комплектуется двумя степ-фидерами. Каждый степ-фидер состоит из рамы и толкателя, который приводится в движение при помощи гидроцилиндра. Для ограничения смещения толкателя в поперечном направлении предусмотрены прижимы, которые монтируются при помощи болтовых соединений на основной раме.
Рама степ-фидера и толкатель изготовлены из толстой листовой стали и имеют повышенную жесткость и прочность, позволяющую работать при ударных нагрузках.
Для отслеживания положения кряжа на степ-фидерах располагаются датчики, которые позволяют поштучно выдавать его на последующее технологическое оборудование (транспортер-бревнотаску).
Технические характеристики разобщителя РПБ-40
Наименование параметров
Данные
Общая установленная мощность, кВт
15
Максимальный диаметр кряжа, см
60
Минимальный диаметр кряжа, см
15
Максимальная длина кряжа, м
6
Минимальная длина кряжа, м
4
Наибольший объем обрабатываемой пачки бревен, м³
23
Количество тяговых веток, шт.
2
Количество степ-фидеров, шт.
2
Расстояние между тяговыми ветками стола подвижного/между осями степ-фидеров, м
2,83
Максимальная линейная скорость движения кряжа по столу, м/мин
6,4
Минимальный цикл выдачи бревна, с
3,9
Производительность, не менее
• по количеству выдаваемого кряжа, шт./мин
• по объему кряжа (при d=230 мм и L=5,1 м), м3/час
8 100
Тип привода подвижного стола и степ-фидеров
гидравлический
Рабочее давление насоса гидросистемы, МПа (атм)
15 (148)
Длина*, м
10,7
Ширина*, м
7,1
Высота*, м
4,7
Масса нетто*, т
19
* ориентировочная, зависит от планировки
Преимущества разобщителя пачек бревен модели РПБ-40
наличие тяговой пластинчатой цепи и подшипниковых узлов повышенной грузоподъемности;
прочная конструкция всех конструктивных элементов и движущихся частей;
каждый из храповых механизмов имеет свой независимый привод;
полностью автоматизированная система управления;
полный комплект электрооборудования (используется электрооборудование Siemens), включая силовые шкафы, кабельный лотки и кабели от шкафа управления до каждого электропривода и КИП;
удобный пульт управления оператором;
гидравлический привод подвижного стола и степ-фидеров;
полный комплект гидрооборудования, включая гидростанцию с нагревательными ТЭНами, трубки и фитинги (гидрооборудование Atos, Duplomatic, MP Filtri, Parker).
Привод и система управления
Привод всех подвижных элементов разобщителя пачек бревен – гидравлический.

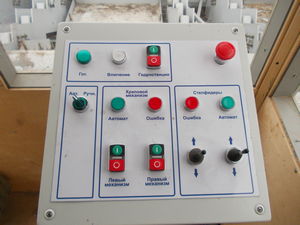

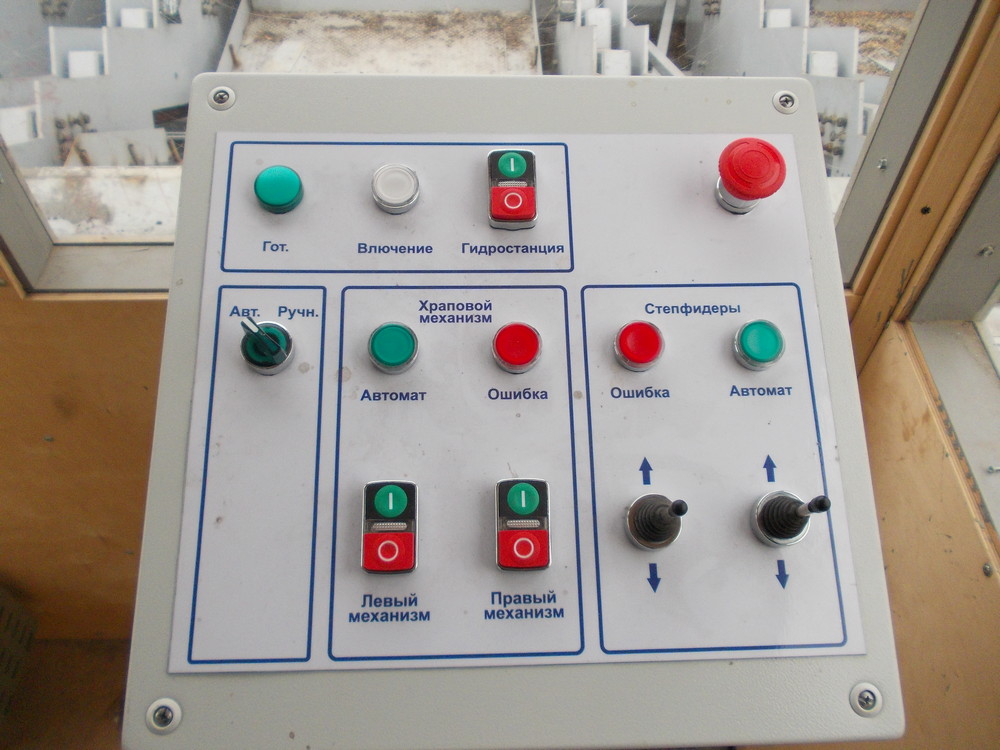

Весь процесс работы на разобщителе пачек бревен осуществляется в автоматическом режиме. В случае возникновения внештатных ситуаций, а также при ремонтах и настройке оборудования имеется возможность перевода системы управления в ручной режим. Пульт управления разобщителем почек бревен располагается в кабине оператора.
