По способу навивки и крепления шлифовальной шкурки различают барабаны с навивкой по барабану (рис. 76, а) и по спирали (рис. 76, б). В обоих случаях металлическую поверхность барабана 3 обтягивают слоем фетра 2. Фетр должен прилегать к барабану без вспучиваний, что достигают равномерным плотным обтягиванием фетра и приклеиванием его к барабану казеиновым клеем. Поверх фетра наматывают шлифовальную шкурку 1, натягивая ее затяжными роликами 4 и закрепляя зажимными роликами 5 или лентой 6.

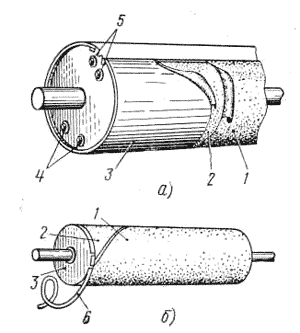

Рис. 76. Схемы навивки и крепления шлифовальной шкурки: а — по барабану, б — по спирали; 1 — шлифовальная шкурка, 2 — фетр, 3 — барабан, 4 — затяжные ролики, 5 — зажимные ролики, 6 — лента
Для нормальной работы станка необходимо в зависимости от расположения барабанов правильно подбирать номера шкурки.
Для двустороннего шлифования фанеры шлифовальные трехбарабанные станки с нижним расположением барабанов устанавливают спаренно один за другим, но со смещением по оси. После шлифования на первом станке фанера поступает на устройство, которое переворачивает фанеру шлифованной стороной кверху и опускает лист на роликовый конвейер. С роликового конвейера фанера поступает на второй шлифовальный станок, на котором шлифуется ее вторая сторона. При установке спаренных шлифовальных станков с нижним, а затем с верхним расположением барабанов поворотного устройства для фанеры не требуется.
