Производство фанеры — Шлифование фанеры

Главная | Обработка фанеры | Шлифование фанеры

Для создания гладкой поверхности листа и выравнивания его по толщине, устранения загрязнений и царапин фанеру шлифуют.

Эту операцию выполняют на шлифовальных станках, которые бывают трех- и четырехбарабанные — для одностороннего шлифования, шести- и восьмибарабанные — для двустороннего шлифования. Для подшлифовки непрошлифованных мест используют ленточные станки.

На фанерных заводах обычно применяют трехбарабанные шлифовальные станки. По своей конструкции трехбарабанные станки могут быть с верхним или нижним расположением барабанов. Различаются они по способу навивки шлифовальной шкурки на барабан и механизму подачи — вальцовый, гусеничный или ленточный.

На рис. 75 показаны схемы основных видов шлифовальных станков: с вальцовой подачей и нижним расположением шлифовальных барабанов (рис. 75, а, б), с гусеничной или ленточной подачей и верхним расположением барабанов (рис. 75, в).

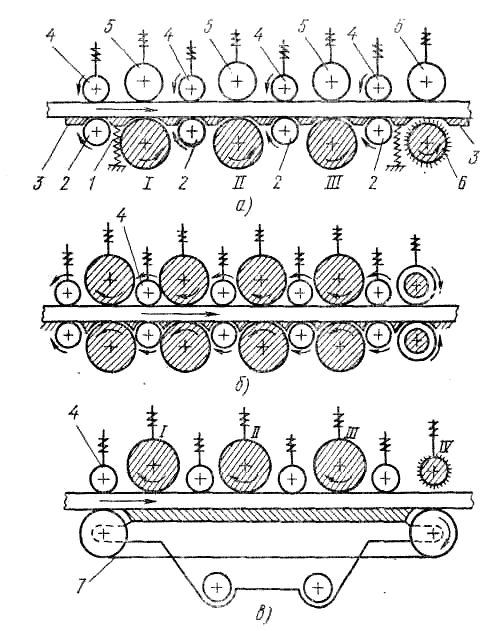

Схемы барабанных шлифовальных станков
Рис. 75. Схемы барабанных шлифовальных станков: а — с вальцовой подачей и нижним расположением барабанов, б — двусторонний станок с вальцовой подачей, в — с гусеничной или ленточной подачей и верхним расположением барабанов; 1 — пружина, 2 — нижние подающие валики 3 — плита станка, 4 — верхние подающие валики, 5 — прижимные вальцы, 6 — щеточный валик, 7 — конвейер, I, II, III — шлифовальные барабаны

Шлифовальные барабаны I, II, III вращаются против подачи. Первый барабан выполняет черновое шлифование, снимая грубые неровности, а также выравнивает поверхность; второй шлифовальный барабан удаляет следы от грубых зерен первого барабана, а третий окончательно зачищает поверхность, снимая ворс и шероховатости, оставленные вторым барабаном. Пыль с листа снимает щеточный валик 6.

У станков с вальцовой подачей лист движется по плите 3, которая может быть закреплена жестко или на пружинах 1. Через прорези в столе выступают нижние подающие валики 2. Верхние подающие валики 4 подают материал, а прижимные вальцы 5 прижимают лист фанеры к шлифовальным барабанам и создают необходимое давление для шлифования.

Станок с гусеничной или ленточной подачей имеет шлифовальные барабаны I, II, III, расположенные над столом.

Лист фанеры лежит на поверхности конвейера 7. Прижимные вальцы 5 располагаются между шлифовальными барабанами. Шлифовальные барабаны регулируют по высоте для создания необходимого рабочего давления шлифовальной шкурки на изделие.
