Гидравлические прессы для горячего склеивания

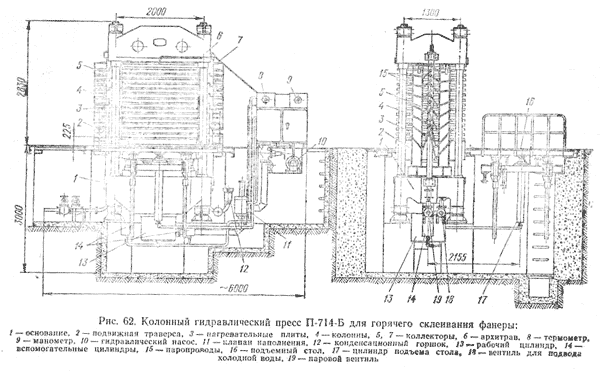

Колонный гидравлический пресс П-714-Б (рис. 62) имеет массивное металлическое основание 1, на котором помещаются вертикально расположенный рабочий цилиндр 13, вспомогательные цилиндры 14. В цилиндрах на ходятся плунжеры, изготовленные из стали или чугуна. В основании пресса имеются отверстия для установки колонн 4, связывающих основание пресса с верхней неподвижной траверсой—архитравом 6. На плунжеры опирается подвижная траверса 2 или стол, который служит для передачи давления от плунжера к плитам. К подвижной траверсе и архитраву прикреплено по одной нагревательной плите, между которыми установлены остальные плиты 3. Чтобы архитрав и стол не нагревались, между ими и плитами имеются теплоизолирующие прокладки.
Рамные и коробчатые гидравлические прессы отличаются от .колонного пресса только коишгрукцией несущего каркаса, который имеет вид или рамы, или коробки.
Из существующих основных методов нагревания плит — паром, перегретой водой и электричеством — наиболее распространено нагревание паром. Давление пара в зависимости от технологических требований равно 4—13 ктс/см2. Система нагревания и охлаждения плит пресса состоит из паропроводов, запорных вентилей, коллекторов, конденсационного горшка, аппаратуры контроля и поддержания температуры.
Пар подают по трубопроводу к парораспределительному коллектору 5, а оттуда через шарнирные паропро воды 15 в платы. В плитах пресса пар, отдавая свою теплоту, нагревает их и затем, конденсируясь (превращаясь B воду), удаляется через пароотводящий коллектор 7 и конденсационный горшок 12.
Паропроводящий и сливной коллекторы расположены по нерабочим сторонам пресса и представляют собой вертикальные трубы с отводами в виде разветвленного трубопровода. Во время работы пресса греющие плиты перемещаются, поэтому разветвленные трубопроводы снабжены шарнирными соединениями, обеспечивающими непрерывную подачу пара в плиты.
При необходимости охлаждения плит пресса к распределительному коллектору подводят холодную воду чарез вентиль 18. Плиты охлаждаются водой, проходящей через пароподводящие и пароотводящие трубки при закрытых паровых вентилях 19.
Плиты пресса в нерабочем состоянии опираются на специальные ступенчатые опоры или опоры с прорезями, укрепленными на основании и верхнем архитраве пресса.
Опорами для плит служат кронштейны или пальцы, прикрепленные к боковым кромкам плит. При этом каждый кронштейн, считая сверху, короче предшествующего, в результате чего кронштейны могут опираться на соответствующие ступени вертикальных опор или прорезей.
Гидравлический привод пресса имеет гидравлические насосы 10, распределитель, клапанную аппаратуру, клапан наполнения 11. Управляют прессом с пульта управления, на котором установлены манометр, термометр, реле времени, кнопки рукоятки управления.
Некоторые прессы имеют подъемный стол 16 для загрузки и выгрузки фанеры. Поднимают и опускают стол с помощью вспомогательного цилиндра 17.
