Производство фанеры — Гидравлические прессы

Главная | Склеивание фанеры | Гидравлические прессы

Для горячего склеивания с шаровым обогревом плит используют гидравлические прессы: колонные, рамные и коробчатые.

Гидравлический пресс работает на жидкости — эмульсии или масле. Действие гидравлического пресса основано на законе Паскаля, согласно которому давление жидкости, заключенной в замкнутую гидравлическую систему, передается во всех направлениях равномерно. Замкнутая гидравлическая система пресса (рис. 61) состоит из рабочего цилиндра 4 пресса, цилиндра 9 насоса, создающего давление, соединительного трубопровода с нагнетательным клапаном 7.
Принцип действия гидравлической системы пресса

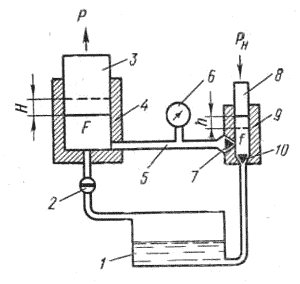

Рис. 61. Принцип действия гидравлической системы пресса: 1 — резервуар для жидкости, 2 — вентиль, 3 — плунжер пресса, 4 — рабочий цилиндр, 5 — соединительный трубопровод, 6 — манометр, 7 — нагнетательный клапан, 8 — плунжер насоса, 9 — цилиндр насоса, 10 — всасывающий клапан

Пусть площадь плунжера 8 насоса равна 1, тогда площадь плунжера 3 пресса обозначим через F. Допустим, что плунжер насоса создает силу Р н и вызывает тем самым давление р (в кгс/см 2 ) жидкости в цилиндре насоса по показанию манометра 6. Тогда, согласно закону Паскаля, это же давление будет передаваться на стенки трубопровода и цилиндра пресса, а также на плунжер пресса. Максимальное рабочее давление Р будет равно Fp , т. е. произведению площади плунжера пресса на давление, возникшее в замкнутой гидравлической системе.
Исходя далее из закона несжимаемости жидкости, можно заключить, что перемещение плунжера 8 насоса вызовет перемещение плунжера 3 пресса, причем объем жидкости в гидросистеме не изменится. Таким образом, можно записать, что PHh = PH.
Эта формула соответствует закону сохранения энергии. Из нее следует, что количество работы, совершенное плунжером насоса, равняется количеству работы, совершенной плунжером пресса (в формуле не учтены потери на трение в гидросистеме пресса).

При подъеме плунжера насоса в цилиндре 9 давление станет меньше, и под действием жидкости клапан 7 закроется, а клапан 10 откроется, и из резервуара 1 поступит следующая порция жидкости.

При каждом последующем опускании плунжера 8 насоса плунжер 3 пресса будет подниматься. Для снятия давления и опускания плунжера пресса открывается вентиль 2.
