Производство фанеры — Склеивание фанеры по одному листу

Главная | Склеивание фанеры | Склеивание фанеры по одному листу

Для сборки пакетов при склеивании фанеры по одному листу в рабочем промежутке пресса создана автоматическая линия ЛСП (рис. 59).

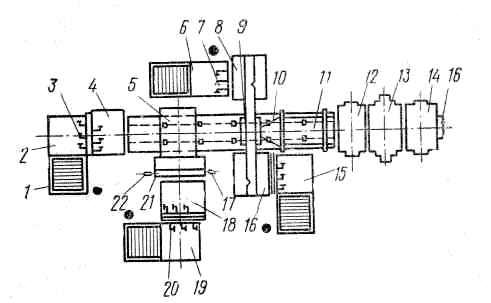

Схема сборки пакетов на автоматической линии ЛСП при склеивании трехслойной фанеры
Рис. 59. Схема сборки пакетов на автоматической линии ЛСП при склеивании трехслойной фанеры: 1 — конвейер, 2, 6, 15 — подъемные столы для наружных слоев, 3 — подающие ролики, 4, 8, 16 — столы ориентирования, 5 — механизм укладки, 7 — подающие ролики, 9 — вакуум-перекладчик, 10 — сборочный конвейер, 11 — механизм загрузки, 12 — загрузочная этажерка, 13 — пресс, 14 — разгрузочная этажерка, 17 — правая калибрующая пила, 18 — стол ориентирования внутренних слоев, 19 — подъемный стол для внутренних слоев, 20 — подающие ролики для внутренних слоев, 21 — клеенаносящий станок, 22 — левая калибрующая пила

Процесс оборви пакета для склеивания трехслойной фанеры заключается в следующем. Стопу нижних наружных слоев с конвейера 1 передвигают на подъемный стол 2, подающие ролики 3 захватывают лист шпона и подают его на стол 4 для установки в угольник. Сориентированный нижний наружный слой подают на пульсирующий сборочный конвейер 10.

Подающими роликами 20 внутренние слои со стола перемещаются на стол 18 ориентирования и выравнивания. После выравнивания внутренние слои обрезают вдоль волокон на калибрующих левой 22 и правой 17 пилах. Эта операция необходима для того, чтобы внутренние слои в собранных пакетах не выступали за края наружных слоев. На внутренний слой на станке 21 с двух сторон наносится клей н механизм укладки 5 накладывает его на подошедший к этому месту нижний наружный слой. Верхний наружный слой со столов 15 или 6 подается роликами 7 на столы ориентирования 16 или 8, откуда вакуум-перекладчик 9 подает его на конвейер 10. Здесь в это время находятся нижний наружный слой и внутренний слой с нанесенным клеевым слоем. Механизм загрузки 11 перемещает собранный пакет в этажерку 12, а оттуда в пресс 13, одновременно выталкивая готовую фанеру на этажерку 14. Время сборки пакета составляет 7—15 с в зависимости от времени прессования фанеры.
