Пролетарская свобода - На главную страницу
 RUS | ENG
  Пролетарская свобода - оборудование для производства лущеного шпона и фанеры



Производство фанеры — Склеивание фанеры из соснового шпона

Главная | Склеивание фанеры | Склеивание фанеры из соснового шпона

Склеивание фанеры из березового шпона с ложным ядром
Для склеивания применяют вспененные карбамидные клеи концентрацией не менее 57% с наполнителем строительным гипсом (алебастром), который добавляют в количестве 10—15% массы смолы. Расход клея ПО—120 г/м2 . Используют шпон с ложным ядром для изготовления трех- или пятислойной фанеры марки ФК.

Склеивание фанеры из соснового шпона
Особенности склеивания фанеры из соснового шпона обусловливаются пониженной паропроводностью сосновой древесины по сравнению с березовой и неодинаковой паропроводностью шпона из ядровой и заболонной древесины сосны. Поэтому условия склеивания сосновой фанеры несколько отличаются от условий склеивания березовой фанеры.

При склеивании сосновой фанеры при температуре плит выше 100°С шпон следует рассортировать на заболонный и ядровый и клеить отдельно. Рекомендуется применять сосновый шпон влажностью 6—7% при склеивании сосновой фанеры белковыми клеями; б—12% при склеивании сосновой фанеры смоляными клеями; 6—10% при оклеивании комбинированной фанеры с наружными слоями из березы. При склеивании сосновой многослойной фанеры пакеты следует набирать из заболонного шпона, клеить при температуре ниже 100° С, а затем ее досушивать; при склеивании сосновой фанеры смоляными клеями расположение заболонных и ядровых листов в пакете значения не имеет.

При влажности пакета в момент склеивания до 15% его можно прессовать при температуре до 145°С; при влажности пакетов 25—30% необходимо снижать температуру прессования и увеличивать период снижения внешнего давления.

Продолжительность термообработки фанеры из соснового шпона при удельном давлении 18—20 кгс/см2 приведена в табл. 21.

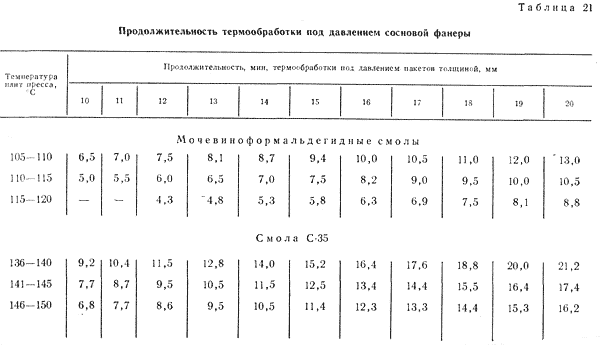

Продолжительность термообработки фанеры из соснового шпона

Время снижения давления после термообработки для сосновой фанеры приведено в табл. 22.

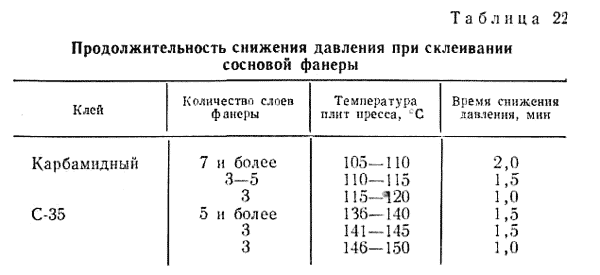

Время снижения давления после термообработки для сосновой фанеры
По окончании времени термообработки удельное давление снижают в два этапа: от максимального удельного давления до 3—5 кгс/см2 за 10—15 с и от 3—5 кгс/см2 до нуля за время, указанное в табл. 22. При температуре плит пресса 105—115°С в первый период давление снижают до 2 кгс/см2.

При изготовлении комбинированной фанеры в три слоя с наружными слоями из березового шпона применяют режимы склеивания березовой фанеры.


150002, Ярославль, Б.Федоровская, 103
Тел. (4852) 45-00-01 (8.00-21.00)
Факс (4852) 45-00-02 (8.00-21.00)
Отд. сбыта (4852) 48-63-48 (8.00-17.00)
Написать письмо
Схема проезда



Яндекс.Метрика
