Гидравлические прессы для холодного склеивания
В прессах для сухого холодного склеивания фанеры по сравнению с прессами для горячего склеивания отсутствуют междуэтажные плиты и обогревательные устройства. Эти прессы различают по конструкции основания и архитрава, которые могут быть литые и клепаные из балок, по устройству подвижного стола и гидравлического привода. Прессы для холодного склеивания могут работать от гидравлической установки с подводом жидкости через дистрибутор. В некоторых конструкциям прессов насосы располагаются на прессе.

Пресс для холодного склеивания фанеры

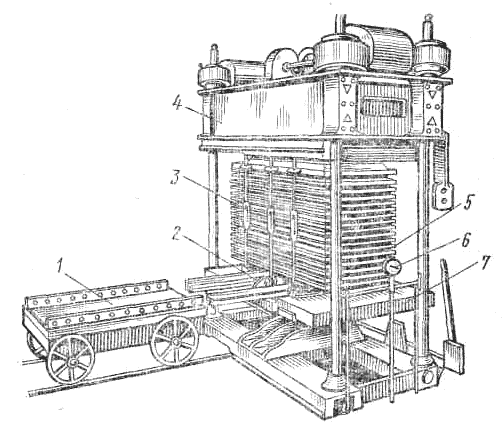

Рис. 69. Пресс для холодного склеивания фанеры: 1 — вагонетка, 2 — двутавровые балки, 3 — карабин, 4 — верхний архитрав, 5-4 склеиваемый пакет, 6 — манометр, 7 — стол пресса

Склеивают фанеру в холодных прессах (рис. 69) пакетами, состоящими из отдельных пачек. Высота пакета зависит от величины раскрывания пресса. Пачка из нескольких листов фанеры заключается в прокладки. Весь пакет собирают на деревянном щите и таким же щитом накрывают сверху. Собранный пакет подают на вагонетке 1, снабженной роликами, в пресс Под нижний и на верхний щит кладут на одинаковом расстоянии двутавровые балки 2. В цилиндры пресса пускают жидкость под давлением, и плунжеры вместе со столом 7 поднимают и прижимают пакет 5 к верхнему архитраву 4. По достижении требуемого удельного давления на концы верхних и нижних балок накладывают зажимы-стяжки, состоящие из двух стержней, соединенных карабином 3.1 Конец одного стержня имеет правую нарезку, конец другого — левую. Карабин у каждого зажима завинчивают.

Пакет остается некоторое время под давлением, после чего вновь подтягивают карабины, снимают давление, выкатывают вагонетку с пакетом и отвозят на место выдержки, где он остается до тех пор, пока не отвердеет клей. Время выдержки зависит от применяемого клея. Затем пакет вновь кладут в пресс, создают давление, развинчивают карабины и снимают зажимы-стяжки. Вагонетку с пакетом выкатывают из пресса, и оклеенные листы фанеры направляют на подсушку. При использовании смолы М-70 пакеты не подсушивают.

Особенностью прессов для холодного склеивания фанеры является то, что их применяют только для обжима пакетов и создания между листами шпана необходимого контакта.

Закрепление пакета при склеивании фанеры сухим холодным способом Для удобства загрузки и выгрузки пресса для холодного склеивания его нижняя плита или стол оборудованы роликовыми шинами. Пакет собирают на вагонетке, на которую предварительно кладут деревянный щит. После сборки пакета вагонетку подкатывают к прессу и по роликовым шинам вагонетки (Скатывают набранный пакет на роликовые шины 3 пресса (рис. 70). Роликовые шины лежат на стойках 1, проходящих через прорези в столе 2 пресса. Рядом с шинами на стол пресса под набранный пакет 5, лежащий на щите 4, кладут балки б. Балки 6 имеют высоту большую, чем роликовые шины, но в момент загрузки пакета верхний край балок лежит ниже уровня роликовых шин (рис. 70, а). Такиеже балки укладывают и шарху щита, лежащего на пакете. Flip и подъеме стола 2 пресса балки 6 поднимут пакет 5 и снимут его с роликовых шин 3 (рис. 70, б). Давление прессования передается от стола 2 пресса через балки на пакет 5. В это время на балки накидывают зажимы стяжки 7, которые фиксируют созданное прессом давление. После окончания запрессовки, при опускании стола, пакет вновь ляжет на роликовые шины и его (вместе с балками можно выкатить из пресса (рис. 70, в).

Закрепление пакета при склеивании фанеры сухим холодным способом

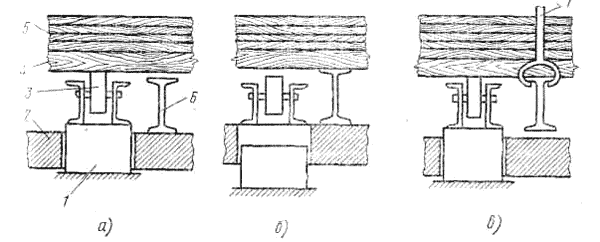

Рис. 70. Закрепление пакета при склеивании фанеры сухим холодным способом: а — закатка пакета в пресс, б — создание давления, в — установка стяжек; 1 — стойка, 2 — стол пресса, 3 — роликовая шина, 4 — деревянный щит, 5 — пакет фанеры, 6 — балка, 7 — зажим-стяжка
