Производство фанеры — Рабочий цилиндр пресса

Главная | Склеивание фанеры | Рабочий цилиндр пресса

Рабочий цилиндр 7 пресса (рис. 63), укрепленный на основании 1, имеет нижнюю 5 и (верхнюю 3 втулки, которые служат натравляющими для плунжера 8 пресса. Втулки изготовляют из бронзы, способной выдерживать большие давления и хорошо работающей на истирание.

Рабочий цилиндр пресса

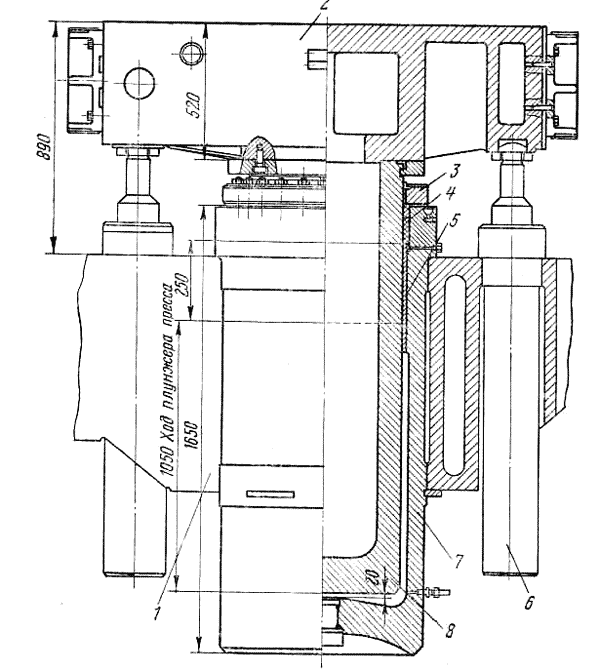

Рис. 63. Рабочий цилиндр пресса: 1 — основание пресса. 2 — подвижная траверса, 3 — верхняя втулка, 4 —уплотнение, 5 — нижняя втулка, 6 — вспомогательные цилиндры, 7 — рабочий цилиндр, 8 — плунжер пресса

Для того чтобы рабочая жидкость не прошла между стенками плунжера и цилиндра, с внутренней стороны цилиндра имеется паз, куда закладывают уплотнение 4.

Уплотнение не должно вызывать сильного износа поверхностей, быть нейтральным к воздействию рабочей жидкости и стойким при температурных колебаниях. Наиболее распространенными материалами для уплотнения являются кожа, резина, прорезиненная ткань и пластмассы. Для уплотнения плунжеров применяют несколько видов манжет.
