Смола С-1 обеспечивает высокую прочность и водостойкость клеевого соединения. Она применяется в производстве высококачественных сортов фанеры, бакелизированной фанеры, различных видов фанерных плит и др.
Смола НИИФ С-35 используется для изготовления фанеры различной толщины и слойности повышенной водостойкости марки ФСФ, фанерных и столярных плит, внутренних слоев декоративной фанеры и др. Готовят ее из фенола, фенольной фракции или трикрезола.
Смола СЛФ готовится с применением сырых фенолов лигроиновой фракции. Так как последние при конденсации с формальдегидом не обеспечивают получения доброкачественных клеящих смол, к ним добавляют определенные количества трикрезола, фенольной фракции или кристаллического фенола. Смола СЛФ по своим клеящим свойствам удовлетворяет требованиям производства фанеры ФСФ.
Смолу СКВ получают при конденсации технического ксиленола с формальдегидом в щелочной среде. Применяют ее для склеивания фанеры марки ФСФ.
Смола С-50. Кроме жидких водорастворимых смол С-1, С-35 и др., для склеивания водостойкой высококачественной фанеры применяют также пленочный клей, известный под названием бакелитовой пленки. Бакелитовая пленка выпускается трех марок — А, Б и В. Пленка марки А предназначается для склеивания фанеры марки БП-1, применяемой в деталях внутреннего оборудования; марки Б — для склеивания фанеры повышенной водостойкости и облицовывания мебельных деталей; марки В — для склеивания авиационной фанеры.

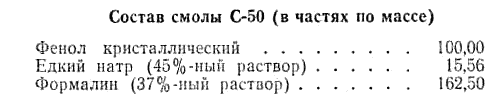

Бакелитовую пленку марок А и Б изготовляют из специальной бумаги и водорастворимой фенолформальдегидной смолы НИИФ С-50, пленку марки В —из бумаги и спирторастворимой фенолформальдегидной смолы.

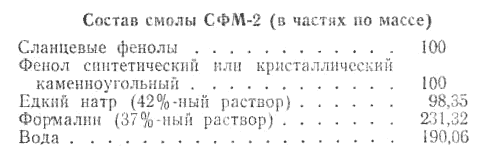

Водорастворимая смола СФМ-2 предназначена для склеивания фанеры ФСФ.
Содержание сухих веществ в клее составляет 42—46%. Жизнеспособность его при 20°С не менее 8 ч.
Клей СФМ-2 представляет собой композицию, содержащую фенолформальдегидную смолу СФМ-2, наполнитель и растворитель в следующем соотношении в частях по массе:
