Производство фанеры — Безленточный ребросклеивающий станок РСП-2

Главная | Обработка шпона | Безленточный ребросклеивающий станок РСП-2

На рис. 45 показана схема работы безленточного ребросклеивающего станка РСП-2 с поперечной подачей кускового шпона.
В этом случае после склеивания кусков образуется непрерывная лента шпона, которую можно разрезать на листы необходимых размеров.
В отличие от ребросклеивающих станков с продольной подачей, где для сближения и поддержания контакта кромок служат цепи, в станке с поперечной подачей сближение происходит за счет разности скоростей подающего конвейера 5 и конвейера в зоне нагревания, а усилие прижима кусков друг к другу за счет сил трения, которые зависят от нормального давления холостых роликов на подпружиненных подвесах, расположенных под конвейерами.

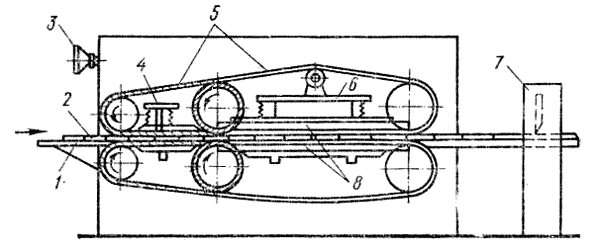

Схема работы ребросклеивающего станка РСП-2
Рис. 45. Схема работы ребросклеивающего станка РСП-2: 1 — стол станка, 2 — склеиваемые куски шпона, 3 — маховик для регулирования скорости подачи, 4 — прижимы (условно без прижимных роликов), 5.— подающие конвейеры, 6— натяжное устройство, 7 — ножницы, 8 — термоэлементы

Установленные в зоне нагревания термоэлементы 8 поддерживают температуру среды в пределах 160—220°С.
Из станка шпон выходит непрерывной лентой, ширину которой регулирует конечный выключатель. Он приводит в движение ножницы 7, которые режут ленту шпона. Синхронно с ножницами работает шпоноукладчик.
Направляющие, поддерживающие лист шпона, расходятся, и лист падает на расположенную под ним вагонетку. Когда стопа нарезанных листов шпона достигает определенной высоты, укладчик прекращает работу.
Станок обслуживает один рабочий.

Для склеивания кускового шпона применяют синтетические клеи марок МФС-1, М-60, М-70.
