На рис. 31 приведены схемы направления движения (циркуляции) воздуха в роликовых сушилках.

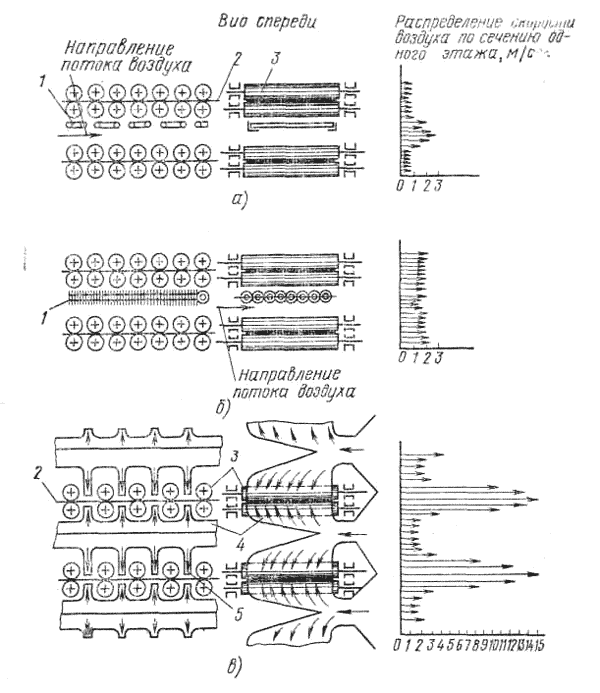

Рис. 31. Схемы направления движения воздуха в роликовых сушилках: а — продольная циркуляция, б — поперечная циркуляция, в — сопловое дутье, перпендикулярное листу шпона; 1 — калориферы, 2 — шпон, 3 — ролики, 4 — воздуховоды, 5 — сопла
По схеме рис. 31, а работают сушилки с продольной циркуляцией воздуха. Шпон 2 движется между вращающимися металлическими роликами 3 вдоль сушилки от места загрузки (сырой конец) к месту выгрузки (сухой конец). Между этажами роликов находятся калориферы 1 (нагревательные приборы). Воздух циркулирует вдоль оси сушилки. Как видно из схемы, скорость воздуха у калориферов больше, чем около шпона. В сушилках подобного типа ролики препятствуют свободному смыванию шпона воздухом.
В роликовых сушилках с поперечным направлением движения воздуха (рис. 31,6) циркуляция воздуха происходит поперек сушилки. При более высоких температурах в роликовых сушилках скорость воздуха имеет меньшее значение, чем в конвективных. Это значит, что при высоких температурах, например в газовых роликовых сушилках, нет необходимости в создании поперечной циркуляции воздуха.
В радиационно-сопловых сушилках (рис. 31, е) между этажами роликов расположены воздуховоды 4 с соплами 5, направляющими поток воздуха в пространство между роликами 3 перпендикулярно листу шпона 2. Из схемы видно, что на поверхности шпона скорость воздуха наивысшая по сравнению со скоростью при продольной и поперечной циркуляции. Высокая скорость воздуха разбивает слой влажного воздуха, находящегося на поверхности листа шпона, и ускоряет процесс сушки. Скорость воздуха также влияет на продолжительность сушки шпона при различных направлениях потока. Увеличение скорости воздуха приводит к ускорению процесса сушки. Однако следует учитывать многие факторы, определяющие целесообразность увеличения скорости воздуха, в том числе и стоимость сушки. Оптимальной скоростью воздуха при поперечной циркуляции считают 2—4 м/с, а при сопловом дутье 10—14 м/с.
В ленточных и камерных сушилках скорость воздуха рекомендуют выдерживать в пределах 1,5—2 м/с.
