Производство фанеры — Центрирование чураков и объёмный выход шпона

Главная | Раскрой шпона | Центрирование чураков и объёмный выход шпона

Для повышения количественного и качественного выхода сырого шпона из сырья (чураков) применяют центрирующие приспособления, от точности работы которых во многом зависит выход шпона из чурака. Точность работы центрирующего приспособления определяется совпадением экономической оси центрирования чурака с осью шпинделей. Экономической осью центрирования чурака называют ось чурака, вращение вокруг которой обеспечивает получение цилиндра наибольшего диаметра. Несовпадение этих осей характеризуется величиной эксцентриситета. Каждый миллиметр эксцентриситета вызывает около одного процента потерь сырья при лущении.

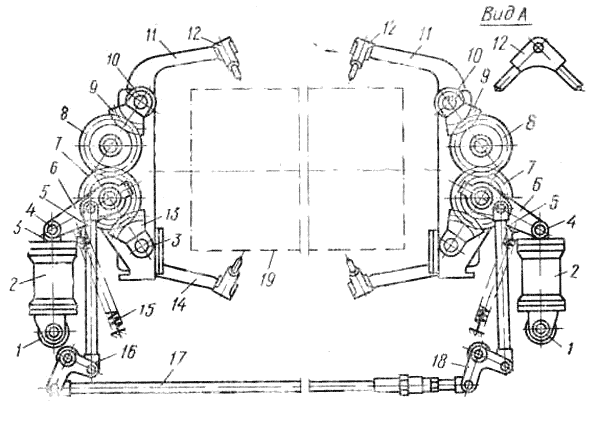

Рис. 26. Центрирующее приспособление станка ЛУ17-4: 1 — ось крепления ппевмоцилиндра, 2 — пневмоцилиндр, 3 — шток, 4, 6, 16, 18 — рычаги, 5, 17 — штанги, 7,8 — зубчатые колеса, 9, 13 — зубчатые сектора, 10 — ось рычага, 11 — верхний рычаг захвата, 12 — захват, 14 — рычаг нижнего захвата, 15 — возвратная пружина, 19 — чурак

На лущильных станках ЛУ17-4 установлено центрирующее приспособление (рис. 26) системы Н.А. Жукова, В.П. Банко и А.А. Порохина. Благодаря этому приспособлению стало возможным одновременно выполнять центрирование чурака и подавать его к шпинделям лущильного станка. Центрирование чурака осуществляется по четырем точкам, лежащим на сторонах прямоугольника. Для уменьшения влияния кривизны захваты располагают на расстоянии 0,15 величины длины чурака.

Влияние сбега на правильность центрирования устраняют при независимом зажиме каждого конца чурака центрирующими захватами.
Известен также оптический способ центрирования чураков, но он не нашел применения в фанерной промышленности России.
