Производство фанеры — Углы заточки ножа

Главная | Лущение шпона | Углы заточки ножа

Углы заточки ножа и линейки определяют угломером конструкции В.П. Банко двумя способами:
  1. Нож зажимают между сторонами угломера АВ и ВС (рис. 25, а). На транспортире 1 риска поворотного движка 2 укажет угол АВС=р, т. е. угол заточки ножа.
  2. Угломер прикладывают к ножу стороной DE, а движок 2 поворачивают до совпадения с плоскостью фаски. Риска движка укажет угол DEF, который равен углу заточки ножа. Аналогичным способом измеряют угол заточки прижимной линейки.

На рис. 25,6 показано определение угла обжима линейки и угла между ножом и линейкой у. Угол обжима ел отсчитывают непосредственно по угломеру, а угол между ножом и линейкой определяют из равенства
Y=180°-(p + p1 + a1). Толщину лущеного шпона измеряют циферблатным или винтовым микрометром с погрешностью до 0,01 мм. Углы заточки ножа

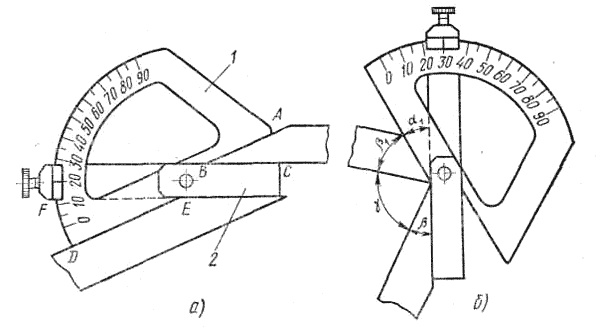

Рис. 25. Измерение угломером: а — угла заточки и угла между ножом и линейкой, б — угла обжима; 1 — транспортир, 2 — движок
