Производство фанеры — Величина заднего угла

Главная | Лущение шпона | Величина заднего угла

Наклономер

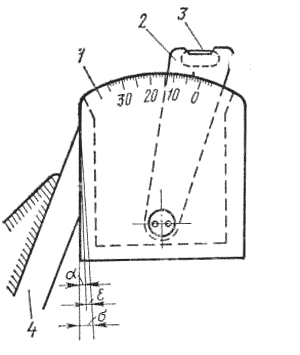

Рис. 22. Наклономер: 1 — корпус, 2 — сектор, 3 — уровень, 4 — лущильный нож

Величину заднего угла определяют наклономером (рис. 22). На корпусе 1 нанесены деления, показывающие угловые величины. Они смещены от вертикали вправо на 15°. Сектор 2 поворачивается вокруг шарнирной оси. На секторе есть риска — указатель. При вертикальном положении корпуса наклономера риска сектора совпадает с нулевым делением на корпусе. Это положение фиксируется горизонтальным положением уровня.
Для определения заднего угла корпус наклономера прикладывают к задней грани ножа (фаске). Поворотом сектора 2 уровень 3 приводят в горизонтальное положение.
Риска на секторе встанет против деления на корпусе наклономера, показывающего отклонение задней грани ножа от вертикали, т. е. угол а. На рис. 22 этот угол изображен как сумма углов а + е = сг. Задний угол определяют по формуле а = о—(±е).

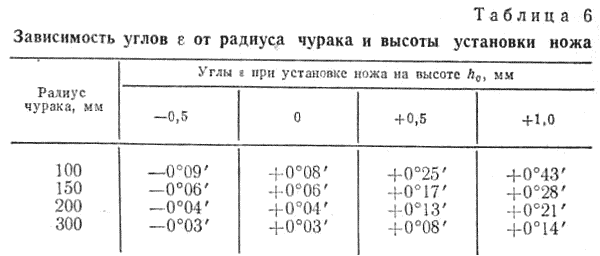

Угол е определяют из табл. 6. Отрицательное значение угла означет установку лезвия ножа ниже оси шпинделей.

Наклономер
Правильность наклона можно проверить по полированной полоске, которая образуется при лущении на фаске ножа у режущей кромки. Если ширина полоски равномерна по всей длине ножа, значит задний угол одинаков. Если ширина полоски по длине ножа неравномерна, то там, где она шире, задний угол будет меньше.
