Установка ножа на станке
Заточенный и выверенный нож устанавливают нижней частью между подушкой ножедержателя и прижимными шайбами при ослабленных крепежных болтах суппорта. Сначала опускают один конец ножа так, чтобы крайняя прорезь попала на крайний крепежный болт, затем осторожно опускают весь нож на крепежные болты суппорта. После этого подтягивают крепежные болты настолько, чтобы нож был слегка поджат, и выверяют высоту установки режущей кромки ножа по отношению к оси шпинделей.
Положение ножа по высоте определяется вертикальным расстоянием h режущей кромки от горизонтальной плоскости XX, проходящей через ось шпинделей О (см. рис. 17). Это расстояние крайне незначительно, поэтому необходимо устанавливать нож с особой тщательностью и точностью.
Рис. 17. Взаимное положение ножа и линейки

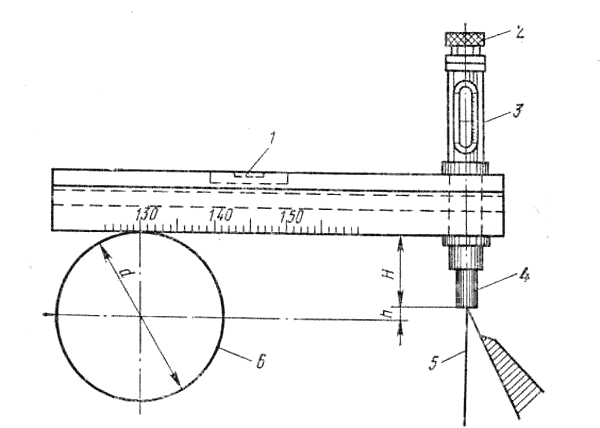

Высоту h можно измерить высотомером (рис. 21), который состоит из уровня 1 и стержня 4 выдвижной ножки, перемещающегося в осевом направлении внутри цилиндра 3 с помощью регулировочного винта 2, подвижно связанного с цилиндром. Стержень ножки удерживается в неподвижном состоянии стопором, укрепленным в цилиндре и входящим в продольную канавку на стержне. Цилиндр крепят гайкой в корпусе уровня. На стержне 4 выдвижной ножки имеется поперечная риска, указывающая на шкале цилиндра вертикальное расстояние конца ножки от опорной плоскости уровня.
Нарезка установочного винта имеет шаг 1 мм, головка — десять круговых делений, что позволяет вести отсчет с погрешностью до 0,1 мм. При установке ножа суппорт отводят от шпинделя 6 на расстояние, равное половине диаметра чурака средней величины. Эту величину отсчитывают по боковой стенке уровня 1. Свободный конец уровня ставят на выдвинутый шпиндель 6, а стержень 4 выдвижной ножки — на режущую кромку ножа 5. Вращая регулировочный винт 2, приводят уровень 1 в горизонтальное положение, и по делениям на цилиндре 3 головки регулировочного винта 2 ведут отсчет высоты Н.
Зная диаметр шпинделя d, по разности между радиусом шпинделя d/2 и показанием прибора по высоте Н определяют высоту h:
Если высота h получится со знаком плюс, значит нож установлен выше оси шпинделей, если со знаком минус — ниже оси шпинделей. Высотомер ставят уровнем на шпиндель, а стержень 4 выдвижной ножки на лезвие ножа 5. Поднимая или опуская нож опорным (регулировочным) винтом, устанавливают горизонтальное положение уровня. Для фиксирования установленного положения ножа дополнительно подтягивают крепежные болты. Затем выверяют второй конец ножа по второму шпинделю, подтягивают крепежные болты и нож выверяют повторно. После окончания выверки ножа затягивают все крепежные болты.
Параллельность ножа относительно оси шпинделей при прямолинейности режущей кромки ножа можно определить промером диаметров оцилиндрованного чурака с двух концов кронциркулем. Неодинаковые диаметры свидетельствуют о перекосе ножа или всего суппорта в горизонтальной плоскости. После установки и закрепления ножа ему придают необходимый задний угол.
