Производство фанеры — Непрерывная лента шпона

Главная | Лущение шпона | Непрерывная лента шпона

Непрерывная лента шпона получается на лущильном станке при одновременном сочетании двух движений: вращательного движения чурака и поступательного движения ножа. Поверхность чурака образует правую лицевую сторону шпона, а сторона шпона, обращенная к чураку, называется левой оборотной.

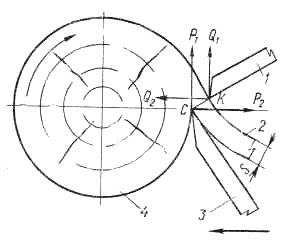

Действие ножа при лущении на вращающийся чурак может быть представлено схематично (рис. 16).
Действие ножа при лущении на вращающийся чурак
Рис. 16. Схема сил при резании: 1 — линейка, 2 — шпон, 3 — нож, 4 — чурак

Под действием силы Р1 волокна древесины сжимаются в направлении, перпендикулярном волокнам. Под действием силы Р2 происходит изгиб или скалывание элементов древесины B ПЛОСКОСТИ ВОЛОКОН параллельно их длине. Древесина сравнительно хорошо переносит сжимающие нагрузки и плохо скалывающие.
Действие силы Р2 .может вызвать разрушение волокон древесины, так как они слабо связаны в поперечном направлении. Чтобы предотвратить разрушение шпона 2 от воздействия силы Р2 лущение выполняют с прижимной линейкой 1. Прижимная линейка представляет собой стальную рейку с кромкой К, сдавливающей древесину немного выше режущей кромки лущильного ножа.
Сила Q2, сжимающая древесину перед лущильным ножом 3, направлена в противоположную сторону от силы Р2, что снижает разрушающее действие силы Р2 на шпон. Тепловая обработка чураков перед лущением также ослабляет действие на древесину шпона сил P1 и Р2.
Давление прижимной линейки на шпон возможно лишь в том случае, когда просвет по перпендикуляру 4 между ножом и линейкой СК (So) будет меньше толщины шпона S.

Отсюда величина просвета между ножом и линейкой равна
величина просвета между ножом и линейкой
Величина сужения просвета между ножом и линейкой, отнесенная к толщине шпона, называется степенью обжима и обозначается дельта. Степень обжима шпона выражается в процентах от его толщины и определяется формулой
Степень обжима шпона
Степень обжима шпона зависит от его толщины и температуры древесины в момент лущения. В меньшей мере на степень обжима влияет порода древесины.
Для разной толщины шпона рекомендуются следующие величины степени обжима:
Толщина шпона, мм до 1,0 1,0—1,8 1,8—2,5 свыше 2,5
Степень обжима, % 10—15 20 25 30

При степени обжима древесины сверх указанных величин наблюдается разрушение волокон, шпон получается шероховатым. При температуре чураков выше 40°С степень обжима должна быть на 5% меньше, чем указано выше.

Взаимное положение ножа и линейки
Рис. 17. Взаимное положение ножа и линейки

На рис. 17 показано положение прижимной линейки относительно ножа и чурака. Угол а, образованный касательной плоскостью Р\Р к точке соприкосновения линейки с чураком К и фаской прижимной линейки, называется углом обжима линейки.
Под этим углом происходит деформация поверхности разлущиваемого шпона. Чем больше угол СЦ, тем сильнее деформируется поверхность шпона. Угол обжима составляет 5—7°.
Угол Pi называется углом заточки линейки и составляет 40—50°.
Сумма углов СЦ и Pi называется углом наклона, величина его находится в пределах 45—57°.
Взаимное положение ножа и прижимной линейки характеризуется углом между линейкой и ножом у. Для отечественных станков угол находится в пределах 83—85°.
Кроме угловых параметров, положение прижимной линейки относительно ножа характеризуется еще двумя геометрическими показателями: величиной просвета между ножом и линейной So и высотой установки над ножом ho.
При величине So, меньшей расчетного значения, (воздействие силы Q2 будет слишком велико; шпон получится слабым, как бы «раздавленным» силой Q2. В случае, когда величина So больше расчетного значения, воздействие силы Р2 (см. рис. 16) приведет к разрушению целостности шпона: он будет рыхлым, с трещинами на оборотной стороне.
Не меньшее влияние на качество шпона при лущении оказывает величина h0. Для отечественных станков линейку следует устанавливать выше режущей кромки на 0,20—0,25S.
При нарушении указанного соотношения режущая кромка ножа может оказаться выше или ниже нижней грани линейки. В первом 'Случае древесина, лишенная подпора, силой Q2 (см. рис. 16) будет расслаиваться, образуя шероховатый шпон. Кроме того, давление Q2 будет передаваться через слой древесины на переднюю грань ножа, образуя дополнительную силу трения. Во втором случае сила Q2 будет недостаточна, чтобы противодействовать силе Рч, вследствие чего будет происходить скалывание шпона.
