Производство фанеры — Подземные бассейны

Главная | Тепловая обработка сырья | Подземные бассейны

В районах с низкой температурой наружного воздуха сырье можно прогревать в закрытых подземных бассейнах (рис. 11).
Кряжи продольным конвейером 2 подаются в накопители 3 сырья. Вместимость накопителя 3 соответствует грузоподъемности крана, а размеры накопителя должны быть такими, чтобы виброгрейфер 23 крана мог свободно заходить в него в раскрытом состоянии и забирать сырье.
Для смыкания челюстей виброгрейфера 23, т.е. захвата им сырья, между стенками накопителя устанавливают брусья. Толщина их с небольшим запасом должна быть равна разнице в размере разомкнутого и сомкнутого виброгрейфера. По периметру накопителя кладут две формирующие цепи, причем каждая из них имеет захватное кольцо и замок.

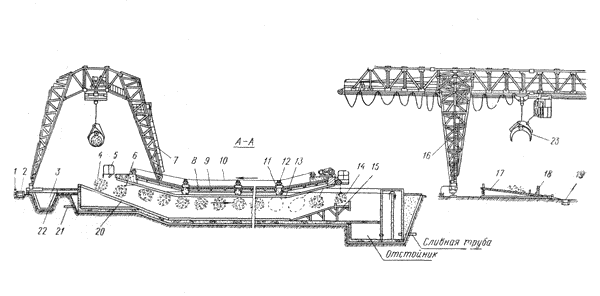

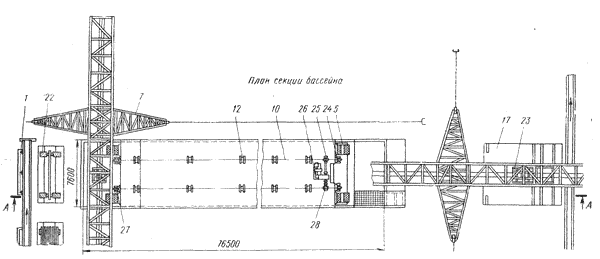

Рис. 11. Механизированный закрытый бассейн для тепловой обработки фанерных кряжей: 1 - сбрасыватель кряжей, 2, 19— конвейеры, 3— накопитель кряжей, 4— формирующая цепь, 5 — откидной мостик. 6 — цепной поводок, 7, 16— козловые краны, 8— бетонное утеплительное перекрытие, 9 — кровля бассейна, 10 — тяговая цепь. 11 — несущая балка, 12 поддерживающий ролик, 13 — стальные направляющие, 14 — пучок кряжей, 15 — разгрузочная эстакада, 17 — вибрационная площадка, 18 — отсекатель виброплощадки, 20 — загрузочная эстакада, 21 — труба для подачи горячей воды, 22 — деревянный брус, 23 — виброгрейфер, 24 — промежуточный туер, 25, 28 — приводные туера, 26 — приводная станция, 27 — холостой туер


Кран подает пучок кряжей 14 объемом 7,5 м3 в загрузочную часть варочного бассейна. Рабочий, стоя на откидном мостике, очередным цепным поводком цепляет за захватное кольцо пучок кряжей, после чего крановщик опускает виброгрейфер в воду и раскрывает его. Двумя поводками, прикрепленными к тяговым цепям, пучок стягивается в бассейн с водой. Движение тяговых цепей периодическое. Одновременно в бассейне находится 32 пучка кряжей.
При подходе к разгрузочной части бассейна пучок кряжей захватывается грейфером второго козлового крана. Рабочий на мостике выводит цепные поводки из захватного кольца формирующей цепи, после чего освобождает замок и снимает цепь с пучка.
Формирующие цепи и поводки кладут в специальный ящик, который первым краном подается к накопителям в загрузочной части бассейна. Недостаток данной конструкции закрытого бассейна — необходимость дополнительного утепления тяговых цепей над перекрытием бассейна, так как замерзшая вода на цепях делает их опасными в эксплуатации.
Выбор того или иного способа тепловой обработки сырья зависит от района размещения фанерного завода, породы перерабатываемой древесины, источника получения тепла и др.

Температуру воды в бассейнах измеряют жидкостными и монометрическими термометрами.
Жидкостные термометры, принцип действия которых основан на тепловом расширении жидкости (спирта и ртути), должен иметь предохранительную защиту. Такие термометры заключают в металлические трубки с прорезью для наблюдения за показаниями шкалы и устанавливают в бассейне стационарно.
Действие монометрических термометров основано на свойстве жидкостей и газов, заключенных в замкнутом сосуде, изменять свое давление в зависимо сти от температуры. Монометрический термометр состоит из термобаллона, соединительного капилляра и монометра в виде многовитковой трубчатой пружины. Показания прибора фиксирует стрелка на циферблате термометра. Эти термометры можно использовать не только для контроля, но и для регулирования температуры. С помощью монометрического термометра включается автоматическое устройство для подогревания воды в бассейне, если ее температура ниже установленной по режиму тепловой обработки сырья.

При обслуживании открытых бассейнов должны быть соблюдены меры по охране труда и технике безопасности рабочих.
При температуре окружающего воздуха ниже —15°С бассейны начинают парить. Поэтому в вечернее и ночное время должно быть организовано хорошее освещение территории открытого бассейна. Нельзя оставлять ячейки бассейна открытыми независимо от того, есть там вода или нет. Проходы между секциями должны иметь перила. Козловой кран должен иметь действующую световую и звуковую сигнализацию. Рабочие должны быть обеспечены спецодеждой.
