На рис. 6 приведен план расположения оборудования окорочно-распиловочного цеха фанерного завода на четыре пильных агрегата АПЗ.
Движение сырья указано стрелками.
После тепловой обработки кряжи конвейером 1 подаются в окорочно-распиловочный цех. Распределительным конвейером 4, оборудованным пневмосбрасывателем, кряжи оператором с пульта управления распределяются на конвейеры окорочных станков 6. После окорки кору системой скребковых конвейеров 19 и 20 подают на ко-рорубку 21, а далее скребковым конвейером 24 на короотжимной пресс 23. Отжатая от лишней влаги кора поступает в приемный лоток 22 пневмотранспорта и далее пневмотранспортом подается в котельную предприятия.
Окоренные кряжи роликовым конвейером 7 подаются на распределительный конвейер 8 для подачи по конвейеру 9 на пильный агрегат 12. Система распределительных конвейеров необходима для равномерной подачи сырья к пильным агрегатам и окорочным станкам как в случае неравномерной подачи сырья, так и при остановке на ремонт любого окорочного или пильного агрегата. От пильного агрегата 12 чураки роликовым конвейером 13 подаются на конвейеры 14 и 15, обеспечивающие подачу их на конвейеры 16 и 17, которыми чураки транспортируются в лущильный цех фанерного завода.
Отходы при распиловке кряжей на пильном агрегате 12 удаляются системой ленточных конвейеров 11 и 10 и подаются в сменные контейнеры 18 для отходов. Одни контейнеры загружаются опилками и мелкими отходами, которые сжигаются в котельной предприятия, другие — крупными отходами, используемыми как вторичное сырье в производстве древесностружечных плит.

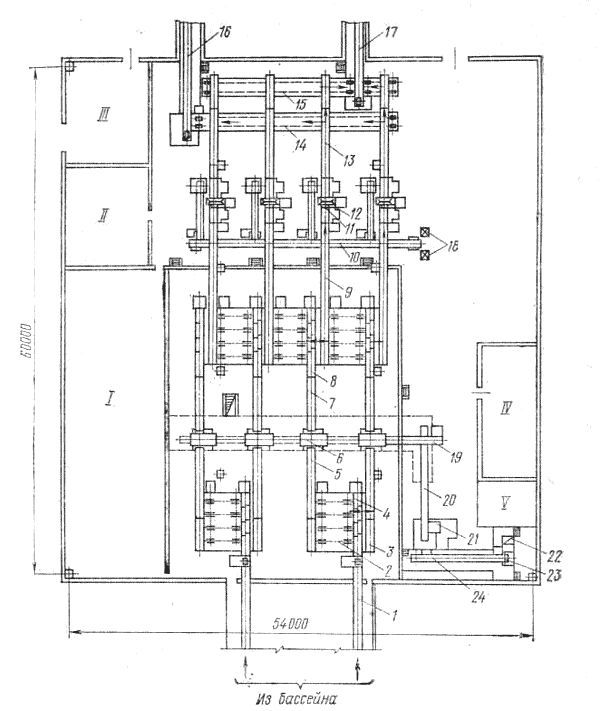

Рис. 6. Окорочно-распиловочный цех на четыре пильных агрегата АПЗ:
1 — конвейер для подачи сырья в цех, 2 — поперечный цепной конвейер-питатель, 3, 5 — роликовые конвейеры для подачи сырья к окорочному станку, 4, 8 — распределительные роликовые конвейеры с пневмосбрасывателями, 6 - окорочный станок ОК-66Л1, 7,9 — роликовые конвейеры для удаления окоренного сырья, 10, 11 — ленточные конвейеры для отходов, 12 — пильный агрегат 1ПЗ, 13 — конвейер для чураков с механическими сбрасывателями, 14, 15 — поперечные цепные конвейеры для чураков, 16, П — конвейеры для подачи чураков в лущильный цех, 18 — контейнеры для отходов, 19 — двухцепной скребковый конвейер для удаления коры от окорочных станков, 20 — то же. Для подачи коры к корорубке, 21 — корорубка КР-6, 22 — приемный лоток пневмотранспорта, 23 — короотжимной пресс КП-6, 24 — двухцепной скребковый конвейер для подачи коры к прессу; I — бытовые помещения цеха, II — вентиляционная камера, III — трансформаторная подстанция, IV — пилоножеточка, V — установка пневмотранспорта.
