Комплектация фанерного пресса ПФ3-14-01

Комплектация фанерного пресса ПФ3-14-01

Обозначение	Наименование	Количество	Примечание
ПФ3-14 00.000-01	Пресс фанерный	1	с гидро- и электрооборудованием
ПФ3-14 90.000-01	Тепловая обвязка	1
	Комплект ЗИП	1	по согласованию с заказчиком
Документы
ПФ3-14 00.000-01 РЭ	Руководство по эксплуатации	1
ПФ3-14 00.000-01 РЭ1	Руководство по электрооборудованию	1
ПФ3-14 00.000-01 РЭ2	Руководство по гидрооборудованию и тепловой системе	1
	Комплект сопроводительной документации к покупным изделиям	1

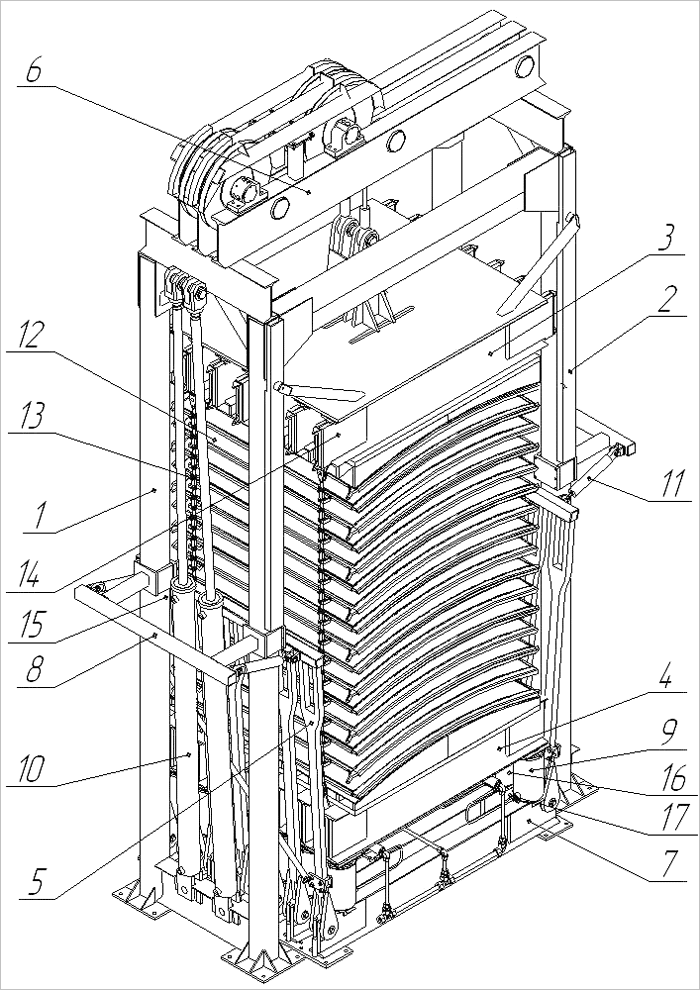

Общий вид и основные узлы пресса фанерного модели ПФ3-14-01

Поз.	Название	Чертеж, модель	Кол-во
1	Стойка П-образная (основная)	ПФ3-14 03.000-02	1
2	Стойка П-образная	ПФ3-14 03.000-01	1
3	Архитрав верхний	ПФ3-14 01.000-01	1
4	Архитрав нижний	ПФ3-14 02.000-01	1
5	Рычаг накидной	ПФ 16-16 04.000-01	14
6	Перекладина в сборе	ПФ3-14 04.000-01	1
7	Балка нижняя	ПФ 16-16 06.000-01	7
8	Кронштейн	ПФ3-14 09.000-01	2
9	Гидроцилиндр рабочего сжатия	ЦП 160-200.000-02	14
10	Гидроцилиндр подъёма верхнего архитрава	ГЦ 125.63.2200.00.000-03	2
11	Гидроцилиндр накидывания рычагов	ПФ3-14 11.000-01	4
12	Плита греющая	ПФ3-14 01.600;-01…-07 ПФ3-14 01.700;-01…-07	8 8
13	Подвес	ПФ3-14 17.000	1
14	Индуктивный датчик накидывания рычагов	ВБИ М18-86К-2111	4
15	Индуктивный датчик раскрытия рычагов	ВБИ М18-86К-2111	4
16	Индуктивный датчик подъёма нижнего архитрава	ВБИ М18-86К-2111	4
17	Индуктивный датчик опускания нижнего архитрава	ВБИ М18-86К-2111	2
	Оптический датчик верхнего и нижнего положения верхнего архитрава	ВБО М18-76К-8111-СА	2
	Тепловая система	ПФ 16-16 11.000	4
	Строп канатный	ВК 10,0/5640	2
	Гидрооборудование	ПФ3-14 60.000-01	1
	Электрооборудование	ПФ3-14 80.000-01	1

Перечень покупных и изнашиваемых изделий

Обозначение	Наименование	Место установки	Материал	Кол-во
ПФ3-14 01.600-01,…,-07	Плита левая	поз.12	–	7
ПФ3-14 01.700-01,…,-07	Плита правая	поз.12	–	7
ПФ3-14 01.600	Плита верхняя	поз.12	–	1
ПФ3-14 01.700	Плита нижняя	поз.12	–	1
ГЦ 125.63.2200.00.000-03	Гидроцилиндр	поз.10	–	2
ГЦ 125.63.2200.00.000-03	Ремкомплект	ГЦ 125.63.2200.00.000-03	–	2
ЦП 160-200.000-02	Гидроцилиндр	поз.9	–	14
PSE766 708629/1	Уплотнение	ЦП 160-200.000-02	–	14
GHK 358 629688	Грязесъёмник	ЦП 160-200.000-02	–	14
AGI 160-168-45	Направляющее кольцо	ЦП 160-200.000-02	–	14
AGI 160-166-19,2	Направляющее кольцо	ЦП 160-200.000-02	–	14
ПФ3-14 11.000-01	Гидроцилиндр	поз.11	–	4
1-50 250 ОСТ2 Г29-1-77	Ремкомплект	ПФ3-14 11.000-01	–	4
ШСП70К ГОСТ3635	Подшипник	поз.6	–	8
ПФ3-14 17.001-01 (с ушком)	Звено	поз.13	Сталь 40X 28…32HRCэ	60
ПФ3-14 17.002-01	Звено	поз.13	Сталь 40X 28…32HRCэ	180
ПФ3-14 17.003	Ось	поз.13	Сталь 45, 28…32HRCэ	64
ПФ3-14 17.003-02 (с резьбой)	Ось	поз.13	Сталь 45, 28…32HRCэ	60
ПФ3-14 17.004-01	Пружина		Б-2-2	30
ПФ 16-16 00.022-02	Кронштейн	поз.12	Сталь 3	60
ВБО М18-76К-8111-СА	Датчик оптический	Электрооборудование	–	2
ВБИ М18-86К-2111	Датчик индуктивный	Электрооборудование	–	14
РВД 19 IVG-210 C-18BAR-BSP3/4 L=2000мм	Рукав	Тепловая система	–	32
Arigon	Кран шаровый Dу=20; Pn=40	Тепловая система	–	32
