Линия раскряжевки ЛЦ-60Ц

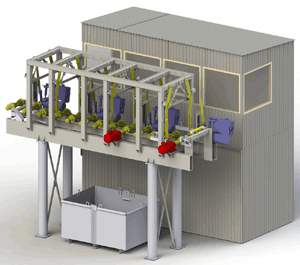

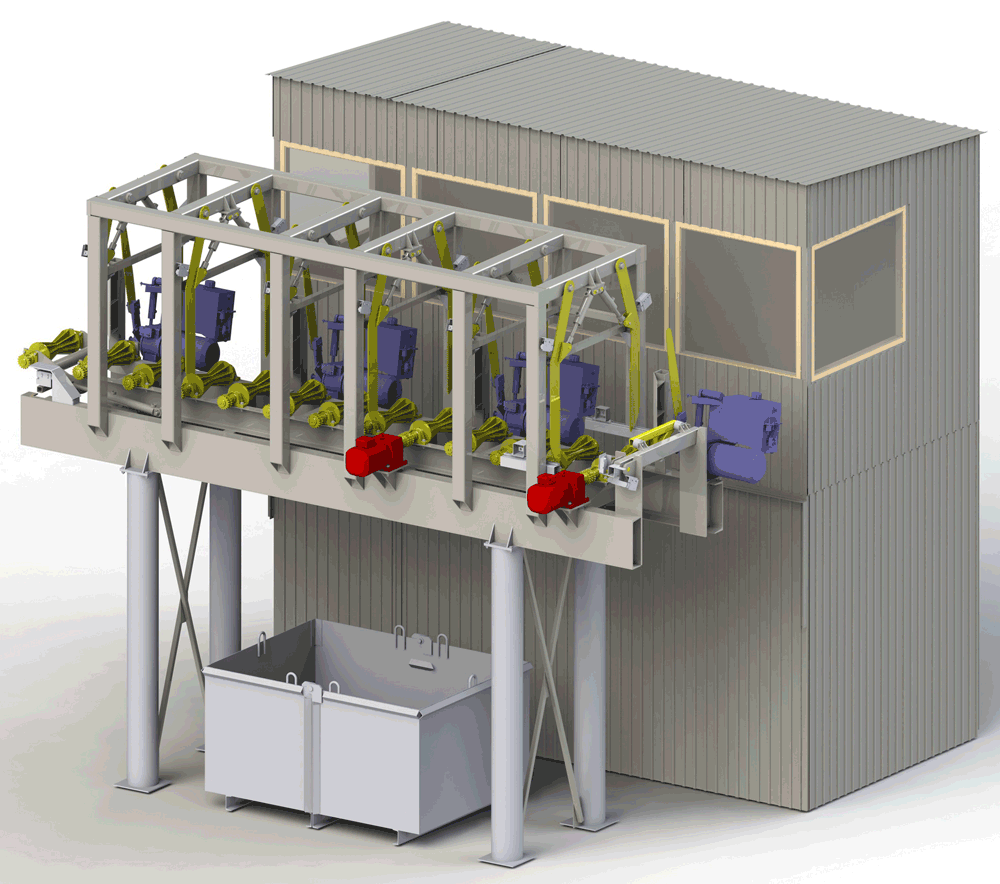

рис.1 Линия раскряжевки ЛЦ-60Ц (4 пилы) Завод "Пролетарская свобода" серийно выпускает оборудование по раскряжевке кряжа модели ЛЦ-60Ц (рис.1) на базе цепного пильного агрегата (рис.2).

Преимущества линии раскряжевки ЛЦ-60Ц:
– полностью автоматизированная система управления позволяет подключать оператора толь-ко к процессу торцовки или браковки;
– большая производительность в четырехпильном варианте исполнения (не менее 35 м3/ч)*;
– быстросъёмные и легкозатачиваемые харвестерные цепные пилы фирмы Oregon (www.oregonproducts.ru) предназначены для работы с грязным кряжем;
– пильный агрегат оригинальной конструкции с предохранительной муфтой и электродвигателем;
– удлиненная пильная шина позволяет увеличить рабочую область распила до 750мм (максимальная величина пропила маятниковой пилы составляет 600мм);
– стабильная смазка цепи не зависит от времени года;
– низкое энергопотребление;
– отделение опилок и торцовок;
– любое количество упоров, для изготовления чураков различной длины;
– изготовление линии раскряжевки с различным количеством пил в комплекте.
* Смотри технические характеристики таблица №2.

В зависимости от количества пильных агрегатов установленных на линии раскряжевки, требуется использование достаточного количества зажимов, а именно: для однопильного варианта линии ЛЦ-60Ц нужны 2 группы по 4 зажима, для двух-, трех-, четырех- пильных вариантов нужны 3 группы по 4 зажима (рис.3). Сравнение ресурсов работы зажимов представлено в таблице 1.
В случае использования меньшего числа зажимов, бревно после распила под действием силы тяжести опускается на транспортер, поворачиваясь на небольшой угол. Этот перекос служит причиной возможного зажима пильной шины и/или пильной цепи.

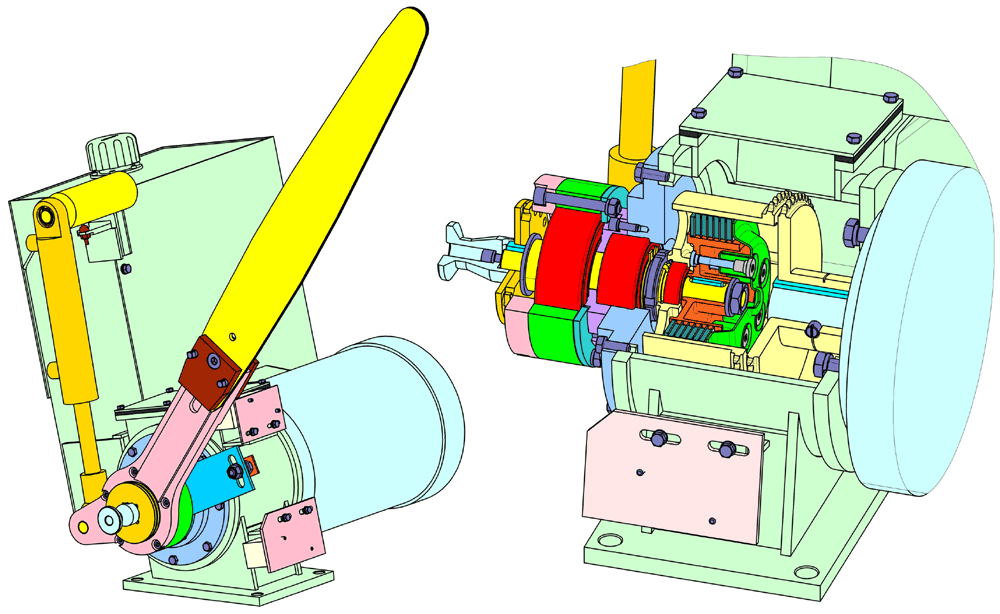

рис.2 Пила цепная ПЦ-2
рис.2 Пила цепная ПЦ-2

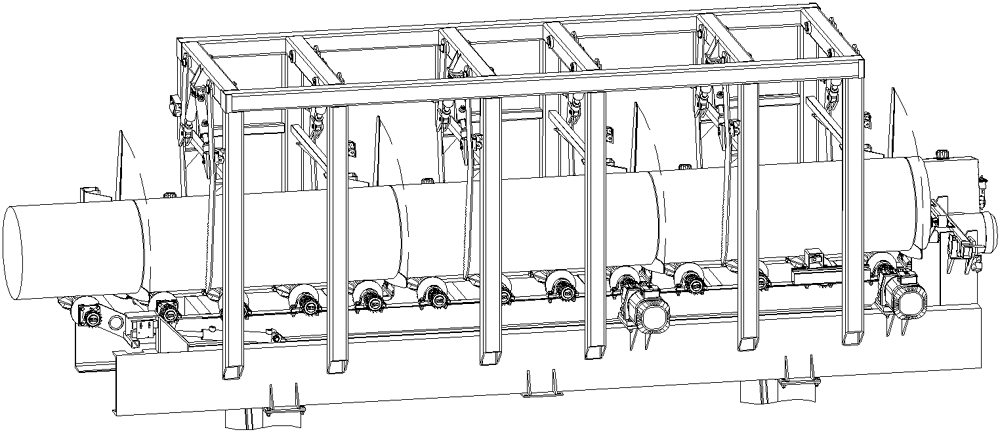

рис.3 Процесс пиления кряжа 4-мя пилами
рис.3 Процесс пиления кряжа 4-мя пилами

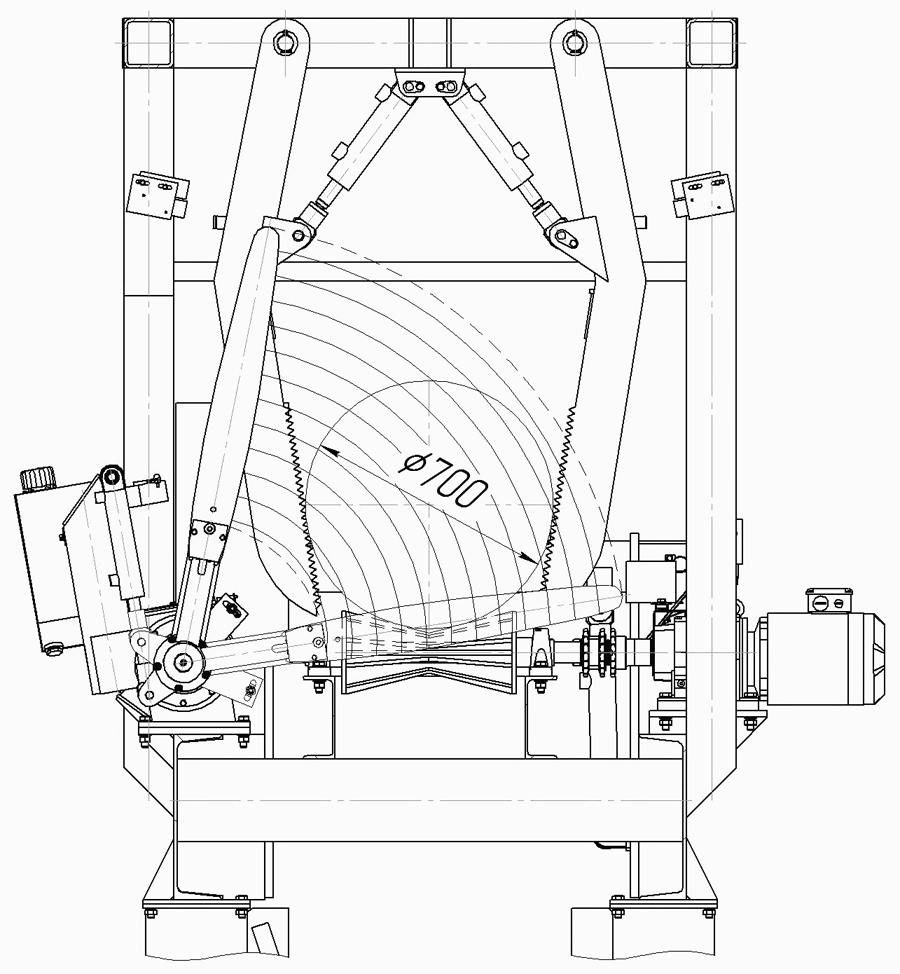

рис.4 Процесс опускания пильной шины
рис.4 Процесс опускания пильной шины


1. Сравнение ресурсов работы зажимов
Наименование параметров 1 пила 2 пилы 4 пилы
Кол-во групп зажимов в линии, шт. 2 3 3
Кол-во зажимов (гидроцилиндров) в 1 группе, шт. 4
Кол-во групп зажимов участвующих в 1 цикле пиления, шт. 2 2 3
Кол-во циклов пиления, при цикле раскряжевки, шт. 3 2 1
Общее кол-во срабатываний всех зажимов при цикле раскряжевки, шт. 24 16 12
Кол-во срабатываний зажимов, приходящееся на 1 из 3-х получаемых чураков, шт. 8 5,3 4
Коэффициент, отражающий ресурс работы зажимов 1 1,51 2


Наличие фрикционной муфты (рис.2) исключает выход из строя вследствие вероятного заклинивания пильной цепи в бревне (в случае выхода из строя системы зажима бревна, бревно после распила “играет”).
Перед каждым распилом цепь смазывается по определенному алгоритму одинаковым объемом масла вне зависимости от его вязкости (обеспечивается оригинальной конструкцией системы смазки).
Разгон и торможение цепи осуществляется частотным преобразователем чтобы минимизировать выбег цепи, тем самым уменьшая износ пильной шины.
Удлиненный суппорт пильной шины (рис.4) позволяет увеличить рабочую область распила.
Легкосъемность – пильный агрегат (рис.2) крепится 4-мя болтовыми соединениями, на него устанавливаются 3 гидрорукава, 2 датчика конечного положения. В комплекте на линию раскряжевки поставляется ручная лебедка на монорельсе.

Линия раскряжевки в составе четырех пил по отношению к линии раскряжевки в составе одной пилы имеет следующие преимущества:

  • в 2 раза больший ресурс на гидроцилиндрах зажимов бревна, гидрораспределителях, втулках скольжения рычага;
  • в 4 раза больший ресурс на работе пильного агрегата (гидроцилиндр поворота пильной шины, подшипники суппорта, двигатель, пильная шина, пильная цепь);
  • в 4 раза больший ресурс на работе упора для бревен.

Также на износ рябух транспортера и приводных цепей транспортера сильно влияет количество пусков и остановов транспортера.
Циклограмма 1, 2, 4-х пильных установок представлена на рисунке 5.

Технические характеристики линии раскряжевки модели ЛЦ-60Ц указаны в таблицах 2-5.

2. Технические характеристики линии ЛЦ-60Ц
Наименование параметров Данные
Диаметр обрабатываемого кряжа, мм 160…750*
Максимальная длина обрабатываемого кряжа, мм 6500
Типовая длина отпиленного чурака, мм 1650±2**
Производительность (при Ø 230 мм) м3/ч, не менее 1 пила 2 пилы 3 пилы 4 пилы
18 21 35 35
Длина отходов кряжа, не более, мм 650
*Может быть изменен путем замены пильной шины.
**Может быть изменена исходя из пожеланий Заказчика, путем смещения упора.

3. Технические характеристики оборудования, входящего в линию ЛЦ-60Ц
Наименование параметров Данные
ПЦ-2 00.000-03 Пила цепная
Длина с/без пильной шины, мм 1480/570
Ширина, мм 770
Высота с/без пильной шины, мм 1225/635
Масса, кг 270
Усилие нажима на кряж при пилении, кгс 130
Тип рабочего инструмента Цепь Oregon 18HX100R
Шина Oregon 822HSFB149*
Ширина пропила, мм 10
Время замены пильной шины и/или цепи, мин 2
Время одного пропила при диаметре чурака 230 мм, сек 5
Время одного пропила при диаметре чурака 350 мм, сек 6
Привод поступательного перемещения пильной шины Гидравлический
ЛЦ-60Ц 00.000-08 Транспортер подающий/отводящий
Скорость, м/с 0,5…0,65
Длина, мм 6000
Ширина, мм 2015
Высота без/со стойками, мм 2130/4690**
Масса линии раскряжевки, кг 1 пила 2 пилы 3 пилы 4 пилы
4764 5036 5308 5580
*Может быть замены пильной шины.
**Высота может быть изменена исходя из пожеланий Заказчика.

4.Технические характеристики электрооборудования
Наименование параметров Данные
Род тока питающей сети Переменный трехфазный
Частота тока, Гц 50
Напряжение, В 380
Транспортер подающий, шт. 1
Мощность привода транспортера подающего, кВт 4
Транспортер отводящий, шт. 1
Мощность привода транспортера подающего, кВт 4
Мощность пилы цепной, кВт 11
Привод гидростанции (смазка цепи пильного агрегата), шт. 1
Мощность привода гидростанции смазки, кВт 0,37
Общая установленная мощность линии раскряжевки, кВт 1 пила 2 пилы 3 пилы 4 пилы
19,37 30,37 41,37 52,37


5.Технические характеристики гидрооборудования
Наименование параметров Данные
Гидроцилиндр зажима кряжа, шт. 1 пила 2 пилы 3 пилы 4 пилы
8 12 12 12
Ход гидроцилиндра зажима кряжа, мм 100
Гидроцилиндр откидной рябухи, шт. 1
Ход гидроцилиндра откидной рябухи, мм 250
Гидроцилиндр упора, шт. 1
Ход гидроцилиндра упора, мм 300
Рабочее давление в системе, МПа 4
Объем масла, заливаемого в бак гидростанции, л 150
Номинальная подача масла, л/мин. 41
Масса гидростанции без рабочей жидкости, кг 250
Общая установленная мощность, кВт 4

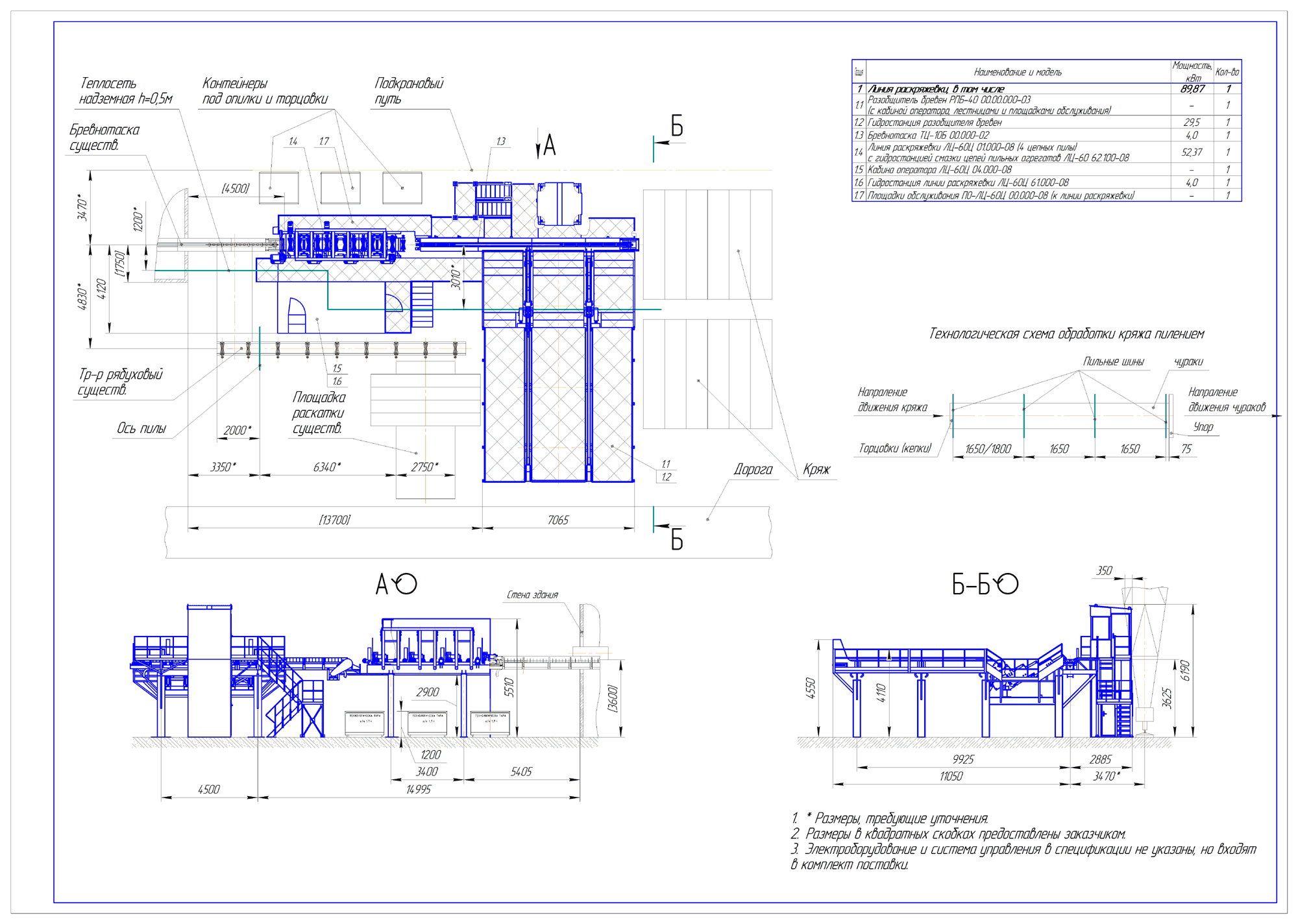

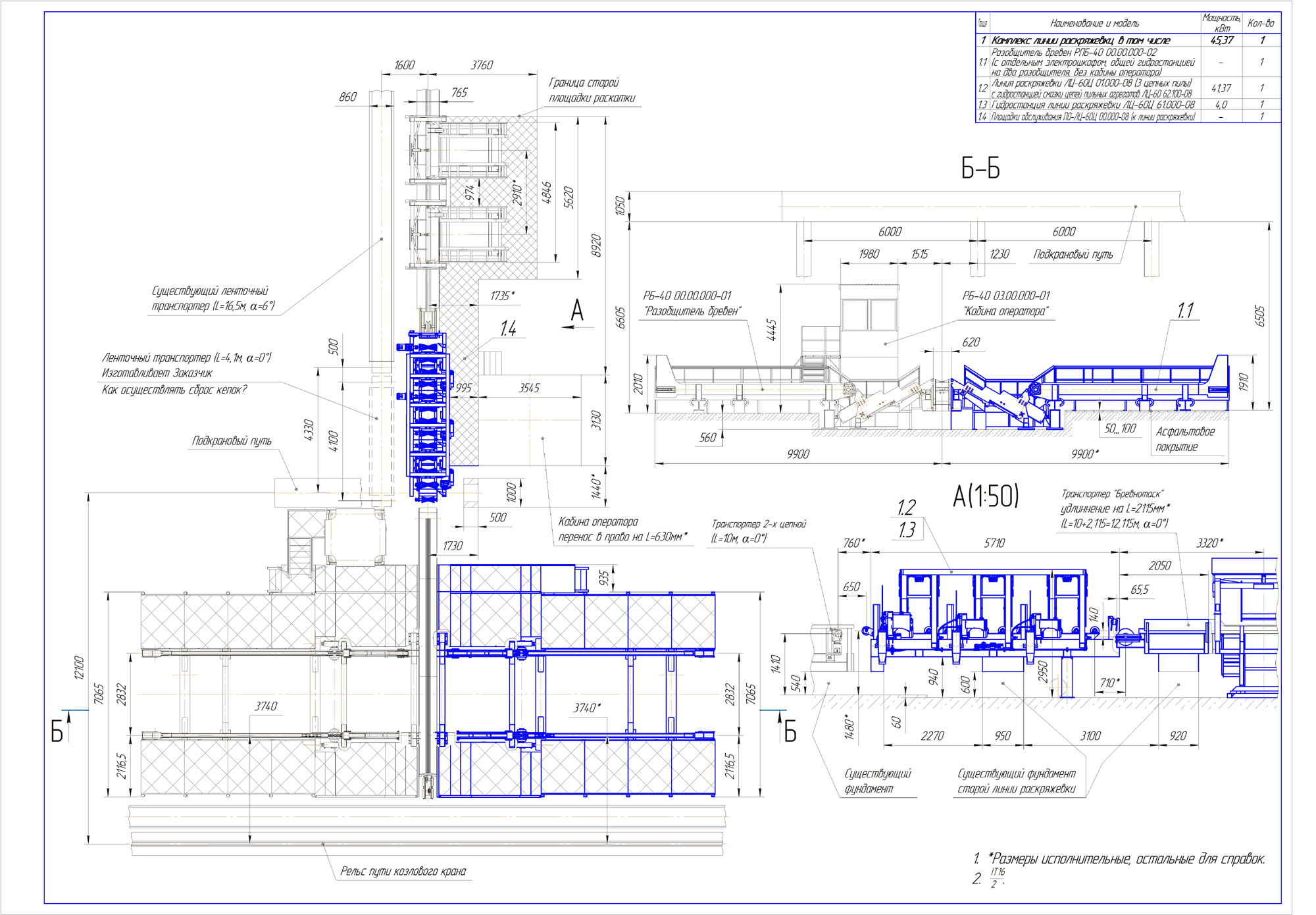

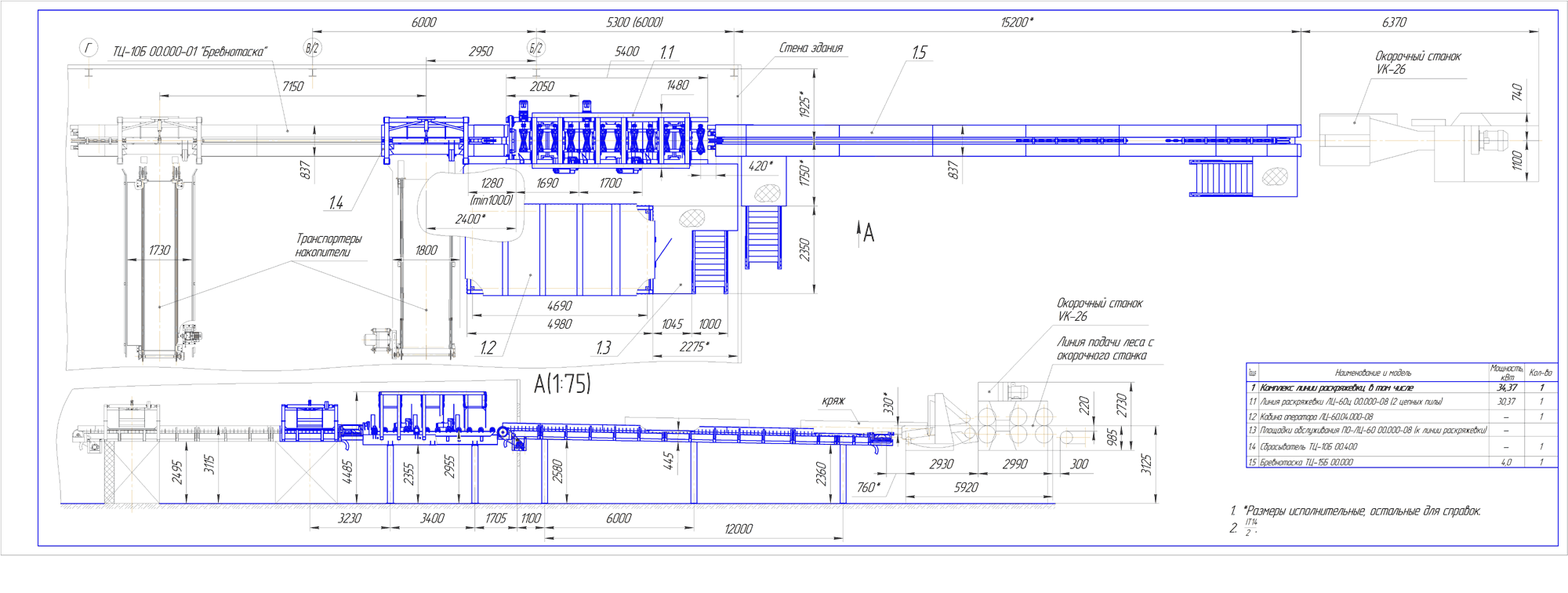

Планировки линии раскряжевки ЛЦ-60Ц:

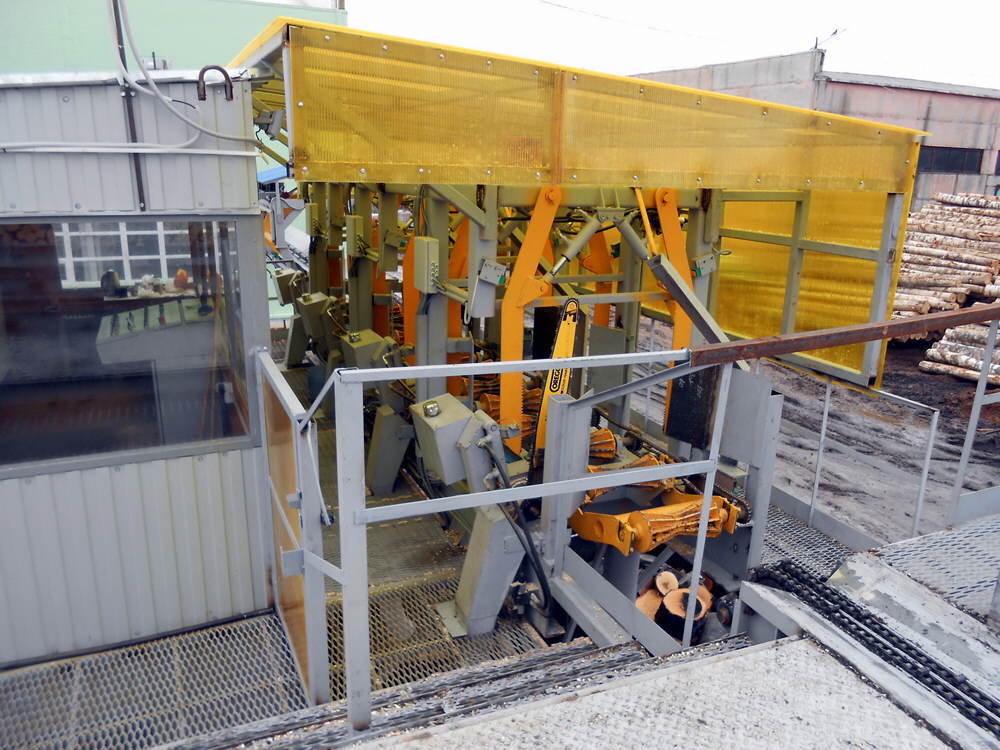

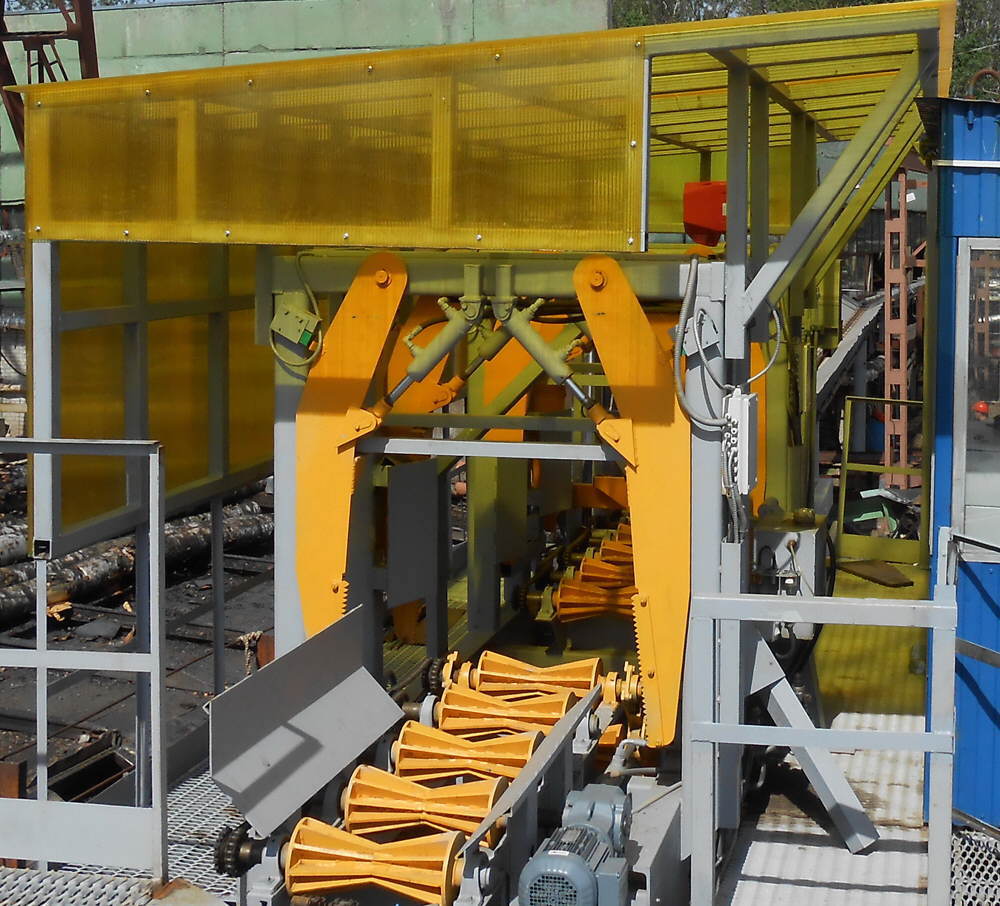

Фото линии раскряжевки ЛЦ-60Ц:

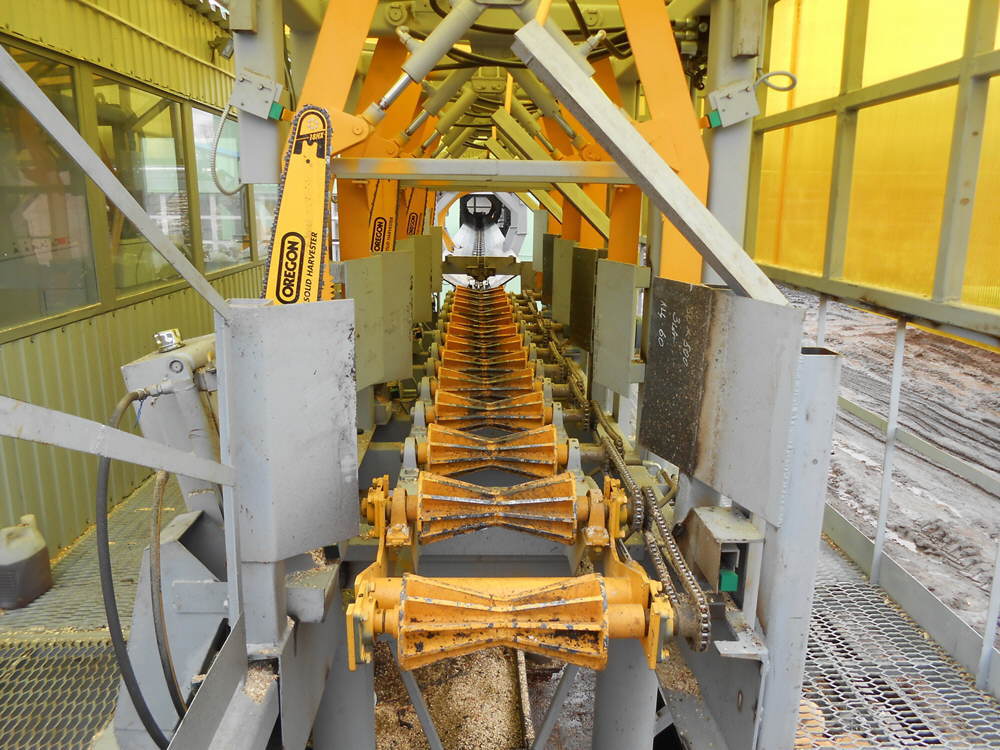

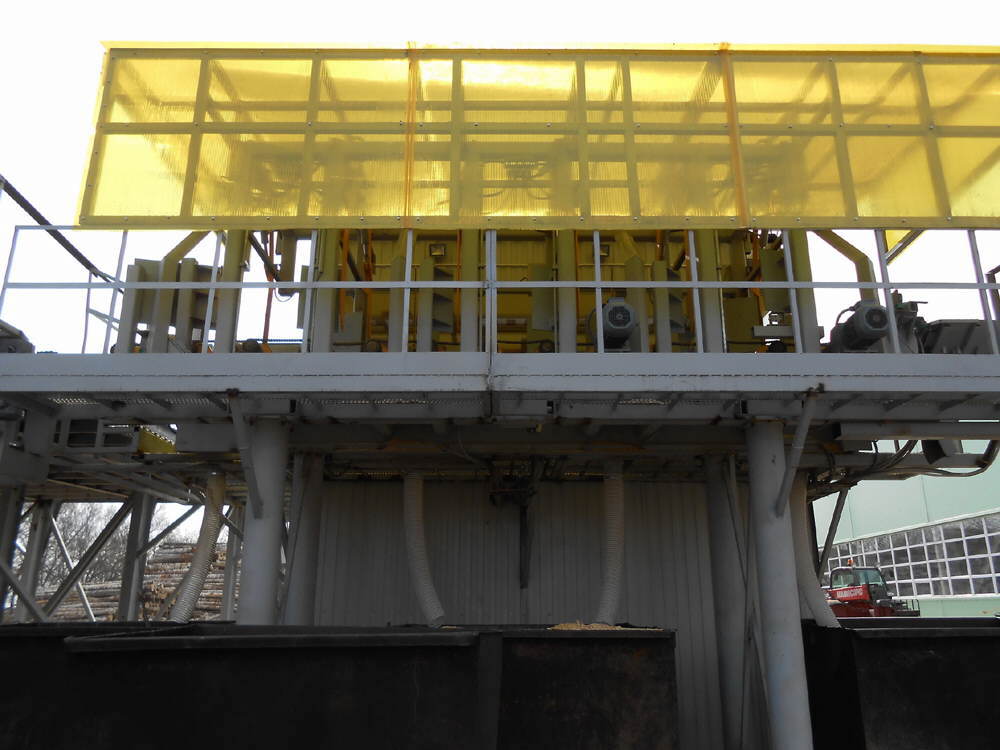

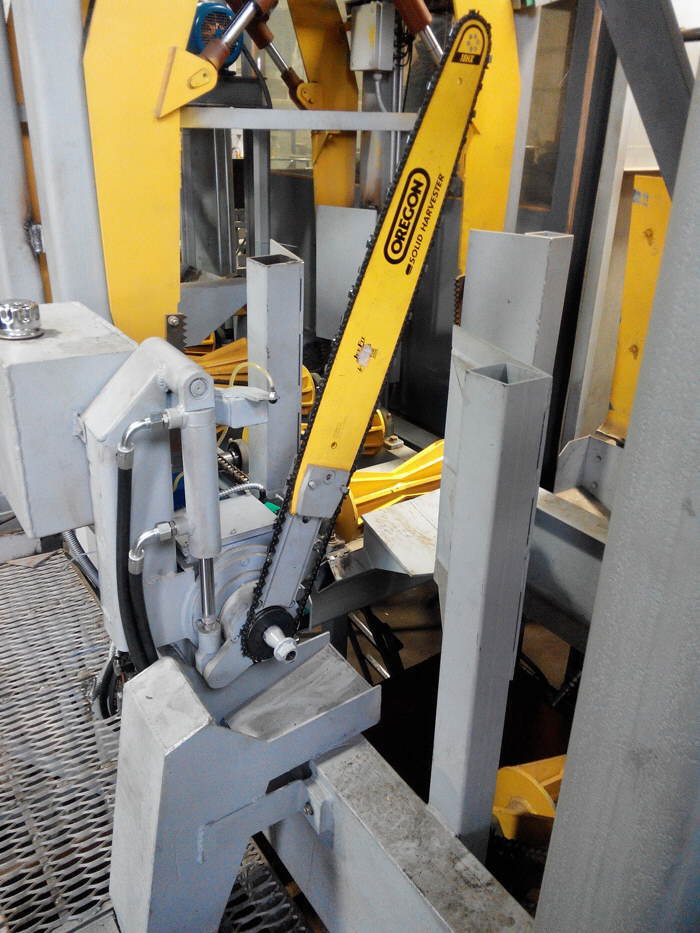

ЛЦ-60Ц (4 пилы) Пилы и зажимы Отвод торцовок и опилок ЛЦ-60Ц (1 пила) Пила цепная
