Линия раскряжевки ЛЦ-60


ОАО завод «Пролетарская свобода» производит деревообрабатывающее оборудование и оборудование для подготовки сырья.
Линия раскряжевки мод. ЛЦ-60 (ЛЦ-60А) применяется для распиловки габаритного кряжа на мерные куски.

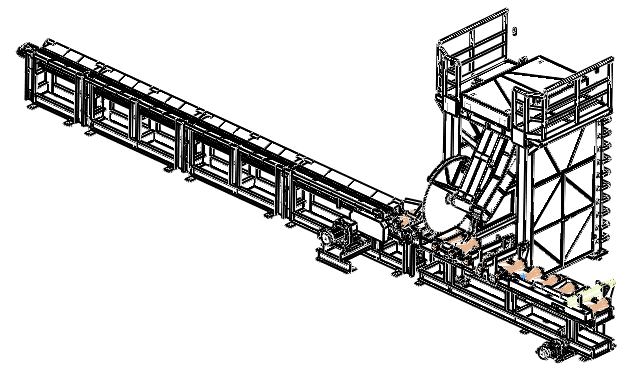

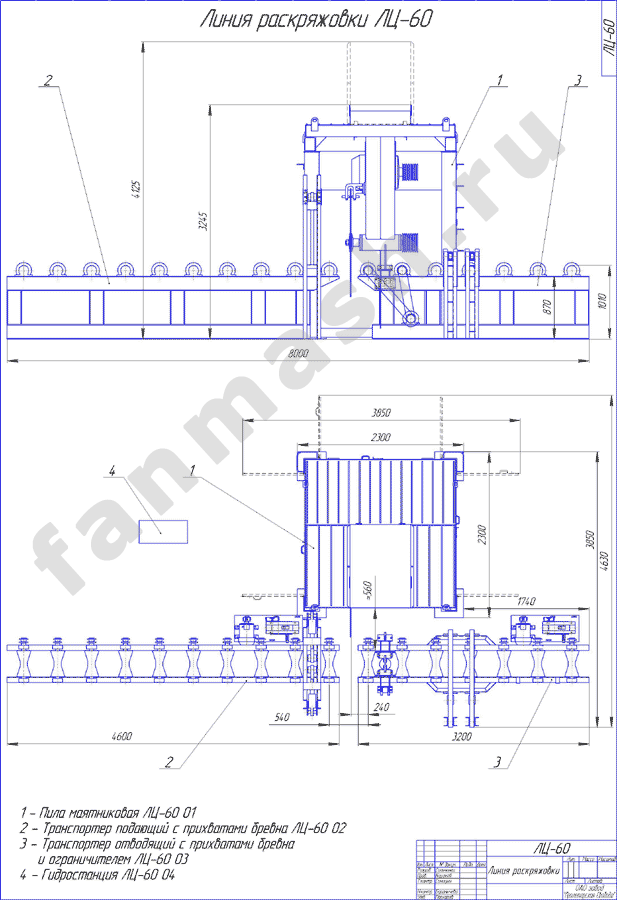

Внешний вид, составные части линии и габаритные размеры отдельных элементов линии раскряжевки ЛЦ-60 приведены на прилагаемом эскизе.
По желанию Заказчика линия может быть оборудована системой ручного управления на релейной основе (базовый вариант) или полностью автоматизированной системой управления на контроллерной основе с возможностью перехода на ручное управление.
Срок изготовления линии раскряжевки – 5 месяцев.

Технические характеристики раскряжевочной линии ЛЦ-60
Наименование параметров Данные
ЛЦ-60 00.000 Линия раскряжёвки
ЛЦ-60 00.000 Линия раскряжёвки Длина, мм 5025
Ширина, мм 3710
Высота (без фундамента), мм 3410
Общая масса линии, кг 5800
Диаметр чурака, мм 160…600
Длина отпиленного чурака (может быть изменена по заданию заказчика), мм 1350, 1650
Длина отходов кряжа, не более, мм 400
Характер тока питающей сети
частота, Гц
напряжение, В
переменный, трёхфазный
50
380
Общая установленная мощность электродвигателей (включая двигатель гидростанции), кВт 52,5
Производительность (при среднем диаметре бревен 240 мм), не менее, м3/ч 25

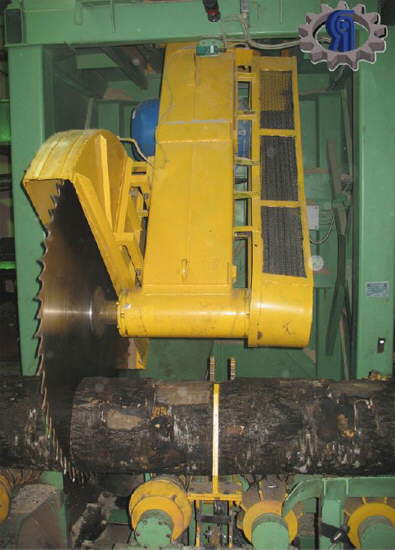

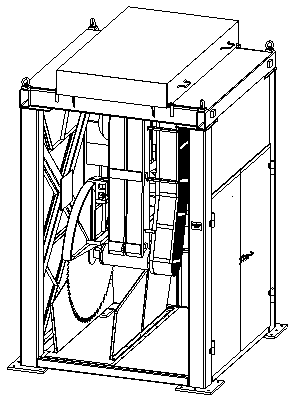

ЛЦ-60 01.000 Пила маятниковая
ЛЦ-60 01.000 Пила маятниковая Длина, мм 2300
Ширина, мм 2300
Высота, мм 3410
Масса, кг 3800
Установленная мощность электродвигателя, кВт 37
Скорость вращения диска пилы, мин-1 975
Марка пилы 1500х5,5х50х96
сталь9ХФ тип 2, исп. 2,
угол при вершине 50°
ГОСТ 980-80
Диаметр пилы, мм 1500
Диаметр посадочного отверстия, мм 50

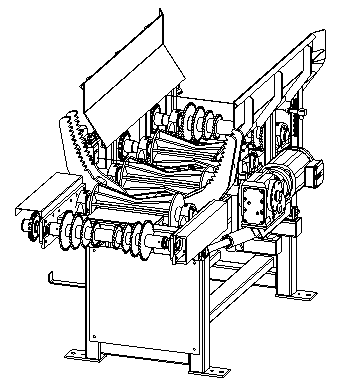

ЛЦ-60 02.000 Транспортер подающий
ЛЦ-60 02.000 Транспортер подающий Общая длина, мм 1975
Длина с убранным откидным роликом, мм 1565
Ширина, мм 1120
Высота, мм 1350
Установленная мощность электродвигателя, кВт 4
Скорость, м/с (привод с частотным преобразователем) 0,12…0,67
Масса, кг 750
Грузоподъёмность, кг 600

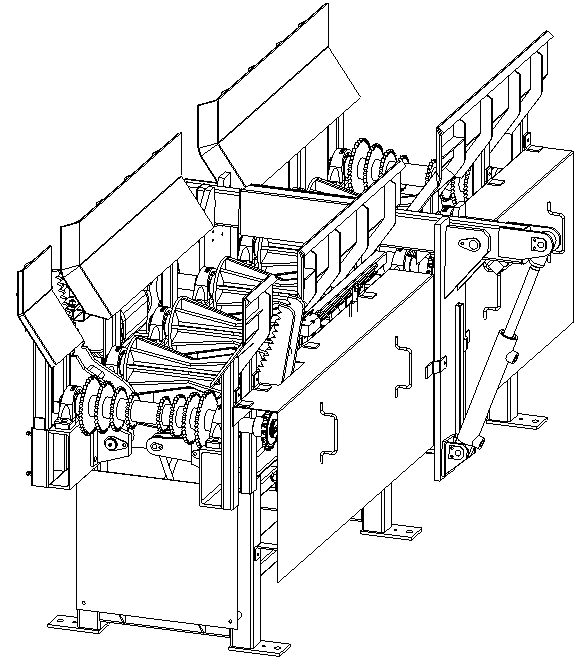

ЛЦ-60 03.000 Транспортер отводящий
ЛЦ-60 03.000 Транспортер отводящий Длина, мм 2860
Ширина, мм 1530
Высота, мм
    • без ограничителя
    • с поднятым ограничителем

1350
2015
Установленная мощность электродвигателя, кВт 4
Скорость, м/с (привод с частотным преобразователем) 0,12…0,67
Масса, кг 1240
Грузоподъёмность, кг 800

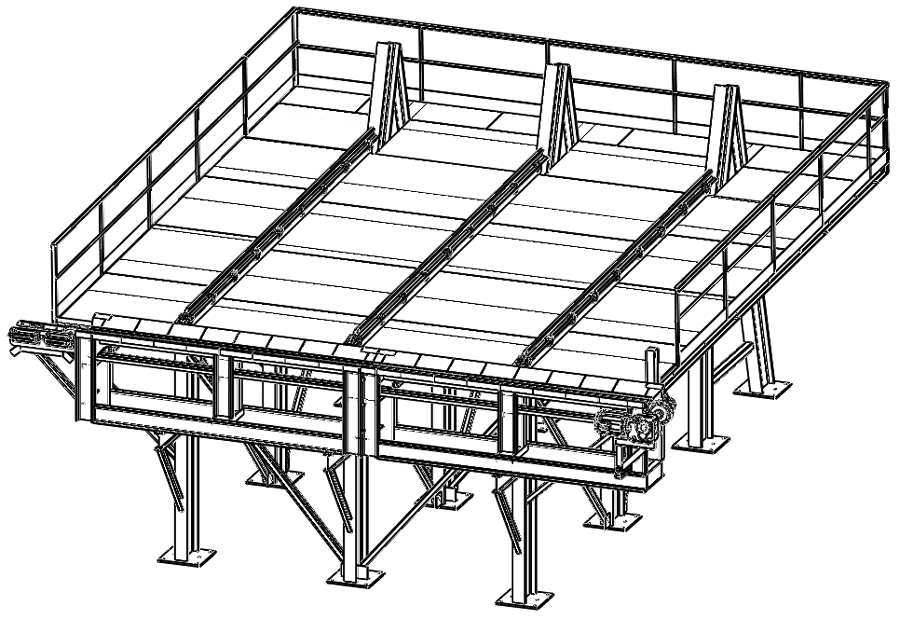

Площадка раскаточная ПР 01
Наименование параметров Данные
Площадка раскаточная ПР 01 Грузоподъёмность, кг 12000
Длина кряжа, мм
    • максимальная
    • минимальная

5400
3300
Габариты, мм
    • длина
    • ширина
    • высота

8600
6700
4000
Масса, кг 4825


Технические характеристики электрооборудования
Назначение Тип Установленная
мощность, кВт
Частота
вращения, мин-1
Кол-во
Электродвигатель привода пилы А225М6 IM1050 37 975 1
Мотор-редуктор транспортёров SEW 4 95 2
Электродвигатель привода гидростанции A132S4 7,5 1500 1


Технические характеристики гидрооборудования
Наименование гидроцилиндра Макс. давление, МПа Диаметр
поршня (D), мм
Диаметр
штока (d), мм
Ход, мм Кол-во
ЛЦ-60 01.000 Пила маятниковая
ЦГ-63.40х670.11 20 63 40 670 1
ЛЦ-60 02.000 Транспортер подающий
ЦГ-40.20х150.11 20 40 32 150 2
ЦГ-40.20х200.11 20 40 20 200 1
ЛЦ-60 03.000 Транспортер отводящий
ЦГ-40.20х150.11 20 40 20 150 2
ГЦТ-16-1-2-2-50-32.000-32.250 16 50 32 250 2


Линия раскряжевки ЛЦ-60

Принцип работы линии ЛЦ-60

Сырье по подающему транспортеру подается в зону пиления. При необходимости сырьё торцуется и перемещается на приемный транспортер до упора. Сырьё зажимается зажимами и распиливается вызвигающейся пилой. В момент отвода пильного диска поднимается упор, а после установки пилы в исходное положение разжимаются зажимы. После разжатия чурак отводится в зону сбрасывания или на транспортер чураков, сырьё продвигается до опустившегося упора.
Управление пилой осуществляется посредством гидравлического или пневматического привода с пульта оператора.

Линия позволяет работать как в ручном, так и в полностью автоматическом режиме.
В автоматическом режиме оператор только контролирует работу механизмов и принимает решение о торцовке сырья и разделке брака.

Линия может быть укомплектована любыми транспортерами, позволяющими облегчить и ускорить реботу, а также металлодетектором, счетчиками сырья и чураков, другим необходимым оборудованием и системами автоматизации.

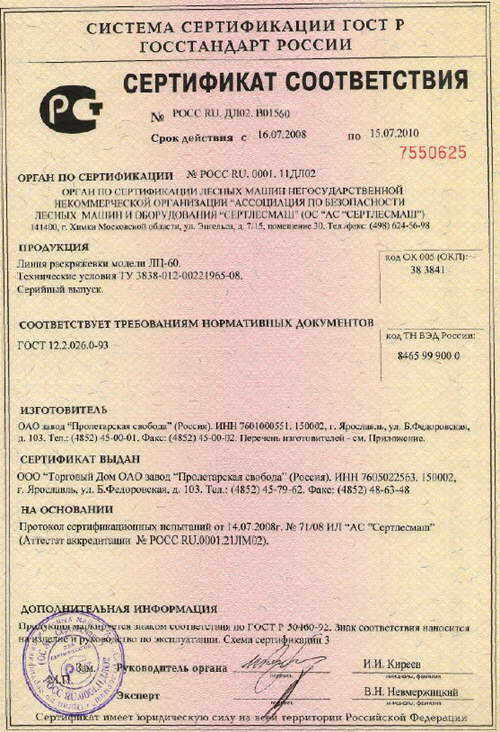

Сертификат соответствия линии раскряжевки ЛЦ-60.
